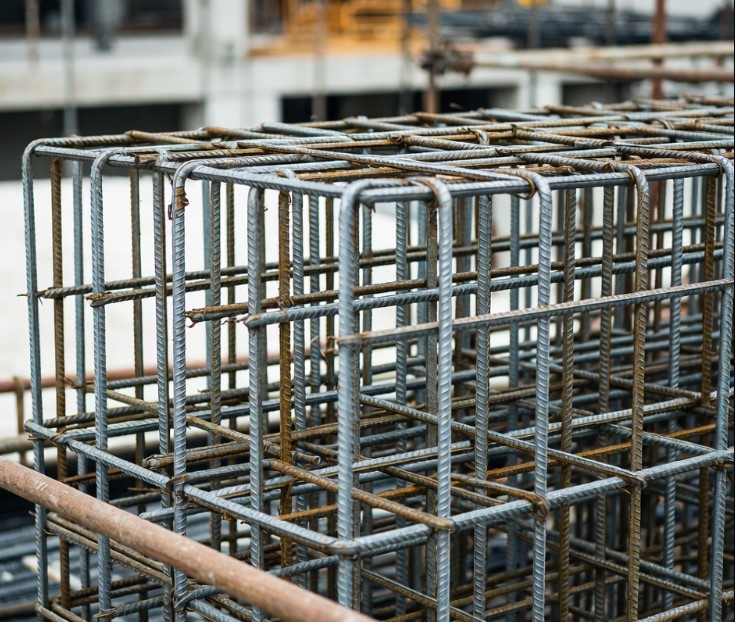

В строительстве железобетонных конструкций арматурный каркас обеспечивает прочность. Стыковка — соединение стержней и элементов в монолитную систему, распределяющее нагрузки и предотвращающее слабые места. Без нее каркас не выдержит напряжений, бетон растрескается. Стыковка упрощает монтаж, экономит ресурсы и соответствует нормам (ГОСТ, СНиП). Применяется в фундаментах, колоннах, балках, мостах.
Зачем нужна стыковка
- Обеспечивает монолитность и равномерное распределение сил.
- Компенсирует растяжение/изгиб в критических зонах.
- Упрощает сборку модульных каркасов.
- Снижает расход арматуры.
- Учитывает сейсмику и динамику для безопасности.
Основные методы стыковки
1. Сварное соединение
- Виды: Дуговая, ванновая, контактная.
- Плюсы: Высокая прочность, устойчивость к нагрузкам.
- Минусы: Требует специалистов, оборудования; не для всех арматур (Ат); дорого.
- Применение: Мосты, высотки.
2. Вязка проволокой
- Техники: Вручную или пистолетом с проволокой/скобами.
- Плюсы: Просто, быстро, без нагрева.
- Минусы: Трудоемко для больших объемов.
- Применение: Фундаменты, перекрытия в частном строительстве.
3. Нахлест
- Перекрытие стержней на 30–50 диаметров с фиксацией.
- Плюсы: Дешево, без оборудования.
- Минусы: Увеличивает расход, риск сдвигов.
- Применение: Линейные элементы, бюджетные проекты.
4. Механические муфты
- Резьбовые или обжимные.
- Плюсы: Скорость, прочность, экономия.
- Минусы: Дорогое оборудование.
- Применение: Сейсмоопасные зоны, динамические нагрузки.
Изготовление и монтаж
Подготовка: Резка, очистка арматуры. Монтаж: Фиксация в опалубке, контроль качества (визуальный, лабораторный). Нормы: Прочность 100%, длина по СП.
Применение в строительстве
Стыковка универсальна:
-
Фундаменты: Нахлест или вязка для ленточных, муфты для свайных.
-
Колонны и балки: Сварка или муфты для вертикальных нагрузок.
-
Перекрытия и стены: Вязка для плит, нахлест для проемов.
-
Специальные объекты: Муфты в мостах, сварка в резервуарах.
В частном строительстве преобладает вязка и нахлест за счет простоты. В промышленном — механические методы для скорости и надежности, с экономией до 15% арматуры.
Заключение
Стыковка — ключ к долговечности конструкций. Выберите метод по нагрузкам и условиям: от вязки для простоты до муфт для надежности. Если вы планируете стройку, проконсультируйтесь с инженером: правильная стыковка сэкономит время, деньги и обеспечит безопасность на десятилетия.
