Инструкция на газовые колонки baxi серии sig

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

С чего начать

Шаг 2.

Электроника некоторых моделей газовых Бакси (например, серий Main For, Main 24 Fi и ряда других) фазозависима. Достаточно при подключении поменять местами провода L и N, и на дисплее появится ошибка. Чтобы не тратить время на изучение особенностей электросхемы своего котла, следует вытащить вилку из розетки, перевернуть на 180и снова вставить (или поменять местами жилы фазы и нейтрали кабеля питания).

Вытащите вилку из розетки, переверните ее на 180 градусов и обратно вставьте.
Электрическая схема защиты газового котла

Если принятые меры не помогают восстановить работоспособность Бакси, нужно детально разбираться с причинами отказа оборудования.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

• Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
• Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
• Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
• Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
• Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
• Вторичного теплообменника, обеспечивающего нагрев проточной воды.
• Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

Транскрипт

1 Проточные газовые водонагреватели серия SIG BAXI — слайд 1 BAXI — слайд 1

2 Модели с открытой камерой SIG 13 i (13 литров горячей воды в минуту) SIG 11 i (11 литров горячей воды в минуту) Ручка выбора мощности Индикатор заряда батареек Индикатор работы горелки Ручка регулирования температуры воды Электронное зажигание Модуляция пламени Выбор максимальной мощности: 50% или 100% Регулирование температуры воды Электропитание от двух батареек BAXI — слайд 2 BAXI — слайд 2

3 Модели с закрытой камерой SIG 13 Fi (13 литров горячей воды в минуту) Ручка выбора мощности Блокировка из-за отсутствия газа или неудачного зажигания Ручка регулирования температуры воды — ON/OFF — Сброс Индикатор работы горелки Электронное зажигание Модуляция пламени Выбор максимальной мощности: 50% или 100% Регулирование температуры воды Электропитание от сети 220 В BAXI — слайд 3 BAXI — слайд 3

4 Гидравлический контур ПЕРВИЧНЫЙ ТЕПЛООБМЕННИК Выполнен из чистой электролитической меди. Для обеспечения высокой жаростойкости используется специальное покрытие из алюминия и силикона. BAXI — слайд 4 BAXI — слайд 4

5 Газо-водяной узел Сила воздействия водяного блока на газовый клапан определяется расходом воды. Газовый клапан, в свою очередь, обеспечивает модуляцию пламени. Модуляция пламени обеспечивает поддержание заданной температуры. BAXI — слайд 5 BAXI — слайд 5

6 Газо-водяной узел Датчик потока обеспечивает работу колонки только при достаточном расходе воды BAXI — слайд 6 BAXI — слайд 6

7 Полный контроль безопасности Ионизационный контроль наличия пламени на горелке Датчик тяги (термостат для моделей с открытой камерой, пневмореле для моделей с закрытой камерой) Термостат перегрева (срабатывает при температуре 115 C) BAXI — слайд 7 BAXI — слайд 7

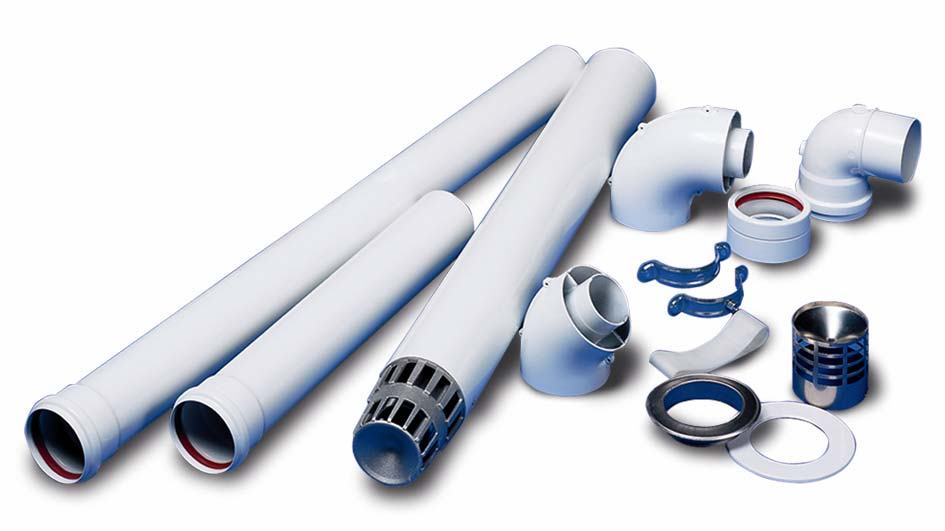

8 Аксессуары для притока воздуха и отвода продуктов сгорания (для модели с закрытой камерой) Используются аналогичные аксессуары как и для настенных котлов BAXI BAXI — слайд 8 BAXI — слайд 8

9 Принцип работы Кривые зависимости температуры от расхода воды для модели SIG 11 i Минимальный и максимальный расход воды, при которых обеспечивается заданная температура на заданной мощности BAXI — слайд 9 BAXI — слайд 9

10 Принцип работы Кривые зависимости температуры от расхода воды для моделей SIG 13 i и SIG 13 Fi Минимальный и максимальный расход воды, при которых обеспечивается заданная температура на заданной мощности BAXI — слайд 10 BAXI — слайд 10

11 Принципиальные схемы SIG 13 Fi SIG 11 i SIG 13 i 1 = Пневмореле вентилятора 2 = Вытяжной колпак 3 = Теплообменник 4 = Горелка 5 = Точка замера давления 6 = Переключатель мощности горелки 7 = Гидравлическая группа 8 = Регулировочный винт плавного включения 9 = Регулятор температуры 10 = Регулятор расхода воды 11 = Микропереключатель датчика потока 12 = Запорный кран холодной воды 13 = Электроды зажигания и контроля пламени 14 = Предохранительный термостат перегрева 15 = Вентилятор BAXI — слайд 11 BAXI — слайд 11

12 Габаритные и подсоединительные размеры BAXI — слайд 12 BAXI — слайд 12

13 Технические данные BAXI — слайд 13 BAXI — слайд 13

Какие серии и модели относятся к двухконтурным

Фирма Baxi представляет несколько серий двухконтурных агрегатов.

В их число входят:

• Slim. Серия напольных котлов с чугунным первичным теплообменником, мощность которых составляет от 15 до 62 кВт. Имеют возможность переключения на режим обычного отопления и на систему теплого пола. Полный набор функций, возможность дистанционного управления с помощью пульта (приобретается отдельно).
• Nuvola. Настенные котлы мощностью 24, 28 и 32 кВт с открытой или закрытой камерой сгорания. Комплектуются съемным пультом управления, который можно установить в удобном месте. Особенностью серии является нагревательный бак с магнитным анодом, который позволяет работать с жесткой водой без вредных последствий для внутренних поверхностей трубопроводов и емкостей.
• Luna. Серия представлена моделями мощностью 24,25,28 и 31 кВт. Котлы этой линейки самые дорогие, но оценка пользователей не самая лестная. При большом наборе функциональных возможностей отмечается недоработанность конструкции и частые отказы различных узлов.
• Eco. Имеются две серии, 4 и 5 поколений с закрытой турбированной горелкой. Мощность установок составляет 10, 18 и 24 кВт, наличие полнофункционального первичного теплообменника и пластинчатого вторичного из нержавейки. Примечательно, что все котлы представляют собой одну и ту же конструкцию, только в разных моделях программным способом ограничена мощность.
• Main. Качественные котлы с компактными размерами корпуса, цифровым дисплеем, широким набором возможностей. Мощность моделей составляет 15, 18 и 25 кВт. Все установки снабжены встроенным водяным фильтром. Основная особенность моделей — битермический теплообменник, который имеет высокую эффективность нагрева и позволяет заметно экономить топливо.

Все модели и серии котлов Baxi имеют схожую конструкцию и комплектацию, отличаясь друг от друга только отдельными элементами.

Газовые колонки Baxi

• С пьезорозжигом — в маркировке оборудования присутствует литера «р». Для работы водонагревателя используется постоянно горящий запальный фитиль. Полуавтоматические колонки стоят дешевле, при этом функционал сохраняется в практически полном объеме. Единственный недостаток: необходимость ежедневного розжига пилотной горелки.

• Электронное зажигание — колонки работают в полностью автоматическом режиме, имеют маркировку «i». Включаются и выключаются при открытии/закрытии крана ГВС.

• медный теплообменник;
• редуктор давления газа, без перенастройки работает в диапазоне 13,5-20 мбар;
• модуляционная горелка из нержавеющей стали.

Серия	SIG-2 11 i / SIG-2 11 p	SIG-2 14 i / SIG-2 14 p
Максимальная производительность в кВт	19	23,7
Затраты горячей воды при ∆t=25⁰C (л/мин)	10,9	13,6
Мытье посуды	Отличные показатели	Отличные показатели
Ежедневное умывание
Быстрый душ	Хорошие характеристики
Принятие ванны	Среднее	Хорошие характеристики
Одновременная работа двух точек водоразбора
Одновременная работа трех точек водоразбора	—	Среднее

Отличия	SIG-2 11 i / SIG-2 14 i (электронный розжиг)	Плюсы	SIG-2 11 p / SIG-2 14 p (пьезорозжиг)	Плюсы
Пилотная горелка	Работает в автоматическом режиме, самостоятельно выключается	Экономия газа	Пилотная горелка постоянно горит	Не нуждается в источнике электропитания
Колонка включается автоматически	Выполняется электророзжиг от батарейки	Экономный расход топлива	Расходует больше газа, необходимого для работы фитиля	Не зависит от батареек
Датчики наличия пламени	Система ионизации		Используется термопара, что позволяет обойтись без электронных компонентов
Фиксируется температура нагрева ГВС	Показатели выводятся на ЖК дисплей	Легко регулировать интенсивность нагрева и выставить подходящую температуру	—

Главное достоинство проточных колонок — компактность. Небольшие габариты позволяют использовать бойлер для получения горячей воды в квартире многоквартирного дома.

Модель	SIG-2 11 p	SIG-2 14 p	SIG-2 11 i	SIG-2 14 i
Макс. тепловая мощность (кВт)	19	23,7	19	23,7
Мин. тепловая мощность (кВт)	7,5
Макс. потребляемая тепловая мощность (кВт)	21,8	27,2	21,8	27,2
Мин. потребляемая тепловая мощность (кВт)	9
Макс. расход природного / сжиженного газа в режиме отопления м³/ч (кг/ч)	2,31 (1,72)	2,88 (2,14)	2,31 (1,72)	2,88 (2,14)
Макс. КПД (%)	87
КПД при 30% мощности (%)	83
Камера сгорания	открытая
Система розжига	пьезорозжиг	электронный
Регулировка температуры ГВС (°С)	35—60
Производительность ГВС при Δt=25°С (л/мин)	10,9	13,6	10,9	13,6
Производительность ГВС при Δt=35°С (л/мин)	7,8	9,7	7,8	9,7
Мин. расход воды в контуре ГВС (л/мин)	2,5
Макс./мин. давление в контуре ГВС (бар)	10 / 0,2
Диаметр дымохода (мм)	110	130	110	130
Номинальное входное давление природного газа (мбар)	13,5-20
Температура дымовых газов (°С)	185	168	185	168
Габаритные размеры (мм)	высота	592	650	592	650
ширина	314	363	314	363
глубина	245	245	245	245
Вес НЕТТО / БРУТТО (кг)	10,6/12,6	12,1/14,5	11,1/13,1	12,6/15,1
Рекомендованная стоимость (€)	225	278	273	318

Скачать Инструкция колонок Baxi SIG-2 11i и SIG-2 14i.pdf (1,6 Mb) (cкачиваний: 101)

Скачать Инструкция колонки Baxi SIG-2 11p.pdf (1,34 Mb) (cкачиваний: 78)

Ценовая политика на бойлеры от Baxi

1. Комплекта подключения к котлу.
2. Регулирующей и запорной арматуры.
3. Автоматики, при условии подключения электрического нагревателя.

	PREMIER Plus 100	PREMIER Plus 150	PREMIER Plus 200	PREMIER Plus 300
Рекомендуемая стоимость в рознице (EURO)	899	959	1149	1369

	PREMIER Plus 400	PREMIER Plus 500	PREMIER Plus 570	PREMIER Plus 800	PREMIER Plus 1000	PREMIER Plus 1250	PREMIER Plus 1450	PREMIER Plus 2000	PREMIER Plus 2500
Рекомендуемая стоимость в рознице (EURO)	3053	3344	3634	5930	6991	8852	9302	12276	12719

	UB 80	UB 120	UB 80 INOX	UB 120 INOX	SLIM UB 80	SLIM UB 120	SLIM UB 80 INOX	SLIM UB 120 INOX
Рекомендуемая стоимость в рознице (EURO)	836	928	1101	1234	866	928	1213	1325

	UBVT 200 SC	UBVT 300 SC	UBVT 400 SC	UB 1000 SC	UB 2000 SC
Рекомендуемая стоимость в рознице (EURO)	922	1256	1331	2850	6115

	UBVT 200 DC	UBVT 300 DC	UBVT 400 DC	UBVT 500 DC	UB 800 DC	UB 1000 DC	UB 1500 DC	UB 2000 DC
Рекомендуемая стоимость в рознице (EURO)	1009	1365	1256	1659	2981	3401	5439	6339

	UBT 80 (GR)	UBT 100 (GR)	UBT 120 (GR)	UBT 160 (GR)	UBT 200 (GR)	UBT 300 (GR)	UBT 400	UBT 500	UBT 800	UBT 1000
Рекомендуемая стоимость в рознице (EURO)	439	489	529	629	649	919	1040	1162	1682	1805

Как правильно установить бойлер Baxi

• Подключение бойлера Baxi к газовому котлу Baxi, выполняется строго по схеме, прилагаемой в инструкции по эксплуатации. Установку ТЭНа и подсоединение его к сети электроснабжения, должен выполнять электрик, имеющий допуск к проведению подобных работ.
• Во время монтажа, рекомендуется использовать фирменный комплект подключения бойлера к котлу Baxi. Производитель выпускает регулирующую арматуру, отдельно для конденсационных и классических котлов. Отдельный комплект предназначен для подключения к отопительному оборудованию, выпускаемому самой компанией.

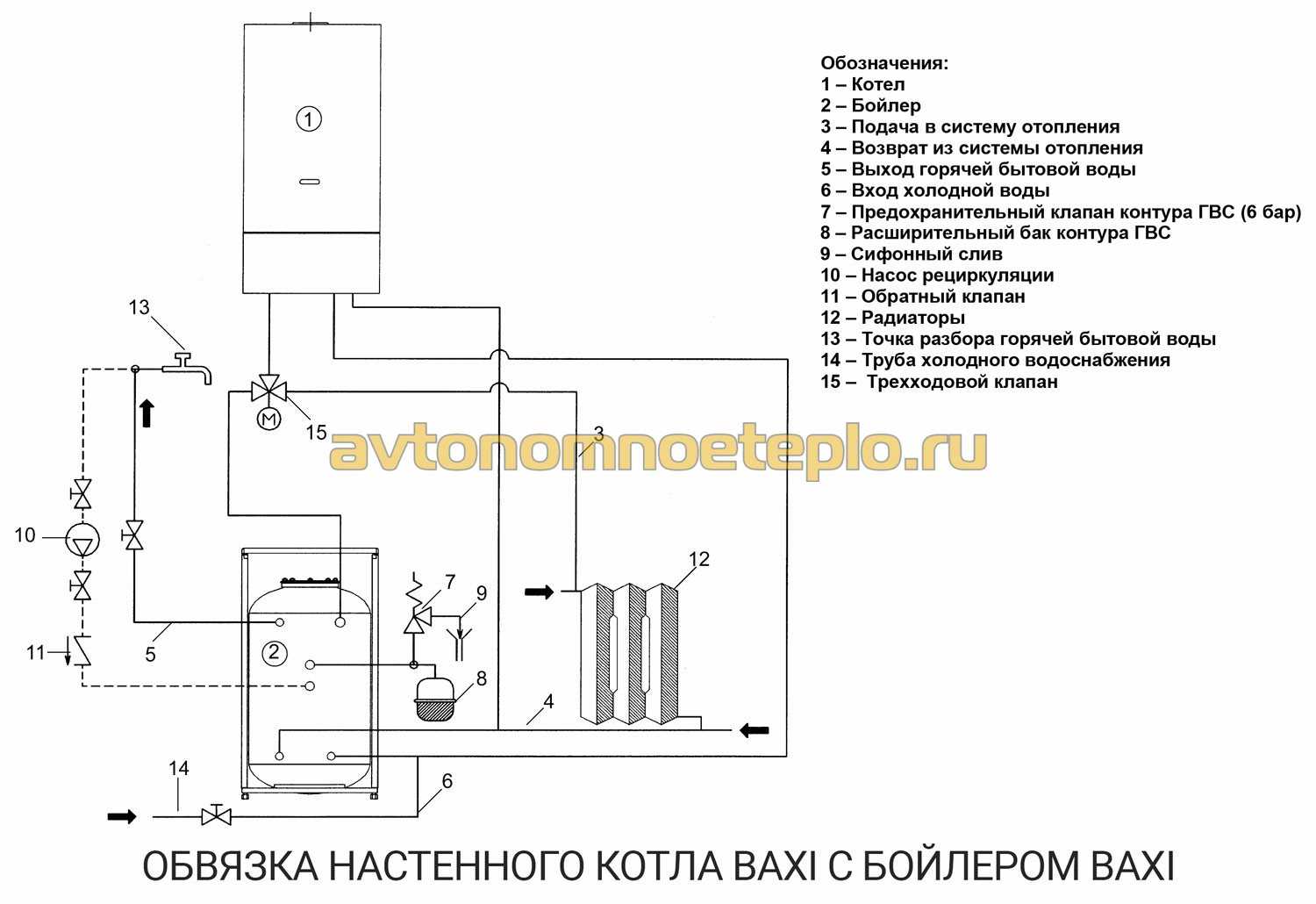

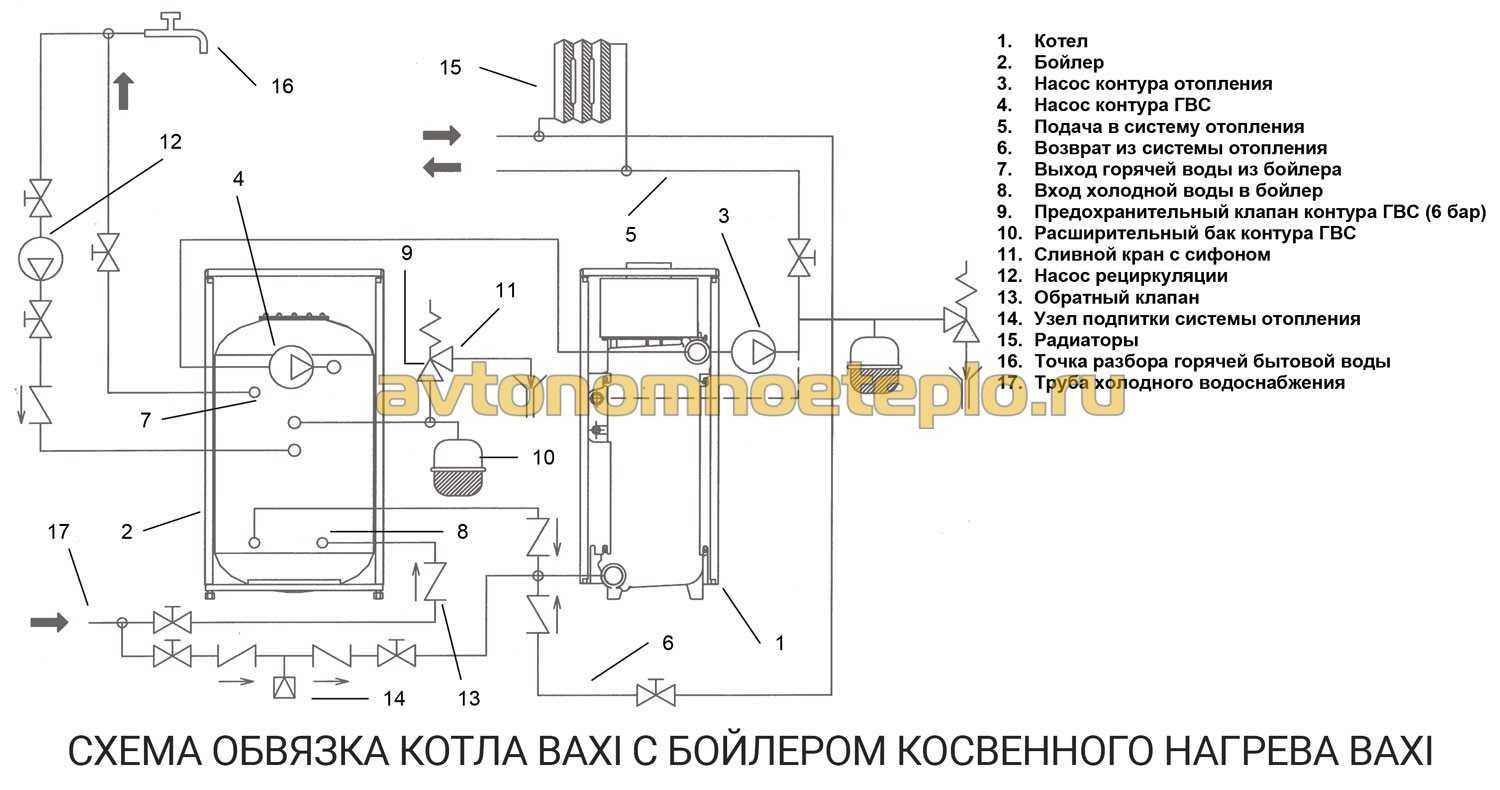

• Обвязка котла и бойлера Бакси, допускает подключение циркуляционного и другого оборудования. В емкости расположены специально обозначенные отводы для подключения к подающему и обратному трубопроводу системы отопления.

Лучше, чтобы подключение бойлера косвенного нагрева марки Baxi, выполняли специалисты, представители компании производителя. После монтажа и проверки работоспособности, емкость ставится на гарантийное обслуживание.

Как почистить бойлер Baxi

1. Отсоединяются питающие провода.
2. Вынимается фланец с электротэном.
3. Вымывается внутренняя емкость. Можно воспользоваться специальными растворами, для чистки.

Инструкция по запуску

После доставки, установки котла на отведенное место и присоединения всех коммуникаций, необходимо произвести первоначальный запуск котла.

Порядок действий:

1. Заполнить котел и систему водой. Необходимо установить давление около 0,7-1 мБар с помощью крана питания или слива. Заполнять контур следует медленно, чтобы успевал стравливаться воздух. Переключатель режимов надо установить на «0».
2. Включить электропитание.
3. Открыть газовый кран.
4. Установить переключатель режим «лето» или «зима».
5. Повернуть регулятор горелки (при повороте по часовой стрелке температура повышается, а против — понижается). При этом станет слышен звук движения воды и шум от работы горелки.

ОБРАТИТЕ ВНИМАНИЕ!
С первого раза процесс может не запуститься из-за наличия воздуха в системе. В таких случаях процедуру повторяют до момента нормального пуска котла.

Принцип работы бойлера Baxi

• Магниевый анод — уникальная технология, снижающая появление накипи на внутренних стенках бойлера. Устанавливается рядом с нагревательным элементом.
• Встроенный змеевик — нагрев горячей воды осуществляется следующим образом. Внутри корпуса находится змеевик, помещенный в металлическую колбу. Через контур пропускают воду из системы отопления. Теплоноситель разогревает воду, окружающую змеевик, до комфортных 36-40°С.
• Рециркуляция воды — недостатком всех двухконтурных котлов является то, что после открытия крана водоснабжения, проходит долгое время до тех пор, пока потребителю начнет поступать горячая вода. Чтобы избежать этого, устанавливают систему рециркуляции. Смысл заключается в том, что горячая вода постоянно циркулирует от бойлера к крану водоснабжения и обратно. Принцип работы бойлера косвенного нагрева Бакси, основан на применении постоянной рециркуляции, обеспечивающей моментальную подачу потребителю горячей воды.
• Дополнительный ТЭН для поддержания температуры — после отключения системы отопления в летнее время года или вследствие прогорания основного вида топлива, включается трубчатый нагревательный элемент. Установка начинает работать как обычный электрический бойлер.
• Внутреннее устройство бойлера Baxi похоже на то, что используется в обычной накопительной емкости с электрическим трубчатым нагревателем, только функции нагревательного элемента, выполняет змеевик с циркулирующей по нему водой из системы отопления.Корпус обложен изоляционным материалом. Толщина теплоизоляции, в зависимости от выбранной модели, 50 или 100 мм. Изоляция гарантирует, что максимальные суточные теплопотери, будут не более 1-1,5°С.
• Объем — бойлеры Baxi, выпускаются с возможностью настенной и напольной установки. Вместимость ёмкостей, от 100 до 2500 литров. Чтобы облегчить монтаж бойлера косвенного нагрева Baxi, в комплекте предлагаются специальные крепления.
• Конструкция теплообменника — используется принцип послойного нагрева воды. Особая конструкция обеспечивает быстрое повышение температуры воды. Практически сразу после открытия крана водоснабжения, потребителю подается горячая вода.

Инструкция по эксплуатации

Котел отопления «Бакси» имеет следующие основные модели:

Main Four

Является обновленной версией модели Baxi Main. В комплектации имеется ЖК-дисплей, битермический теплообменник. Последнее означает, что контур системы отопления и ГВС будут набирать тепло в одном теплообменнике. При этом вода не смешивается, а проточная вода будет нагреваться именно благодаря контору отопления. Устанавливаются данные котлы в частных домах либо в квартирах большой площади (до 200 кв.м.).

Four Tech

Выступают в качестве удешевленной версии устройств серии Eco Four. Имеют в составе два раздельных теплообменника (медь и нержавеющая сталь). Ключевая особенность – гидравлическая часть сделана из пластика. Именно за счет этого стоимость котлов значительно ниже аналогичных товаров.

Eco Four

Главная особенность данной модели – это дополнительный пластинчатый вторичный теплообменник. Он сделан из нержавеющей стали, чтобы нагревать контур ГВС.

Задача первичного– нагреть воду в отопительном контуре, при этом вторичный используется для нагрева проточной воды. В связи с этим сокращается нагрузка на основной теплообменник.

 Luna-3

Является настенным и одноконтурным котлом с присутствием открытой топки. Имеется в функционале автоматический поджиг.

Кроме того, модель «Комфорт» предусматривается возможность подключения к теплому полу.

Nuvola-3

Также настенный аппарат, относящийся к конденсационному типу. Имеет закрытую топку, может функционировать на сжиженном газе. В наличии – управление электронным способом, ЖК-дисплей, присутствие режима «теплый пол». Данная модель популярна среди покупателей в связи с приемлемым соотношением «цена/качество».

Модификации и альтернативы

Прежде чем говорить о самих колонках, стоит обратить внимание на альтернативые предложения от того же концерна. Накопительные водонагреватели итальянской компании представлены моделью SAG3. Эти устройства пригодны и для бытового, и для индустриального сектора

Как заявляет изготовитель, применить их для замены устаревшего нагревательного оборудования, значит, обеспечить себе стабильное поступление большого количества воды

Эти устройства пригодны и для бытового, и для индустриального сектора. Как заявляет изготовитель, применить их для замены устаревшего нагревательного оборудования, значит, обеспечить себе стабильное поступление большого количества воды.

Отличием конструкции является:

• открытый тип камеры сжигания газа;
• пьезоэлектрический розжиг;
• автономность от электропитания;
• качественная эмаль на стенках накопительного бака, надежно сдерживающая коррозию;
• возможность установки как на стены, так и на пол;
• нейтральная в экологическом и санитарном отношении теплозащита.

Но бывают ситуации, когда ни такое оборудование, ни устаревшая модель котла Main 24 fi не устраивают потребителей. В подобном случае на помощь приходит газовая колонка Baxi, обеспечивающая поступление воды в проточном режиме. Итальянская компания разработала для такой цели семейство аппаратов SIG-2. Все они оснащены камерой сгорания открытого типа, но при этом есть и определенная разница. Так, модели 11i, 14i оборудованы модулем автоматического зажигания, а в версии 11p использован пьезоэлектрический метод получения искры.

Энергозависимая модификация 11i получает электрический ток для зажигания газа от элемента питания формата Lr20, поставляемого вместе с колонкой. Система оснащена модулем, который обеспечивает отслеживание ионизации воздуха, характерной для горящего пламени. Если оно потухает, автоматика отправляет соответствующие команды рабочим узлам. Аппарат 11i способен обеспечить номинальную тепловую мощность 22 кВт и подачу 11 л подогретой воды за минуту. У версии 14i эти параметры составляют 29 кВт, 14 л воды.

Автоматические модели Baxi оснащены на фасаде жидкокристаллическим экраном, который показывает:

• предустановленную температуру воды;
• ее достигнутый уровень;
• условные коды ошибок.

Что касается механических органов управления, на корпус выведено два из них, задающие соответственно прогрев жидкости и напор ее. Ручной розжиг на модели 11p достигается за счет использования подготовленного пьезоэлемента и регулирующей кнопки, введенной в лицевую панель. Преимуществом энергонезависимой конструкции оказывается относительная дешевизна ее, достигаемая в том числе и за счет отказа от цифрового экрана. Система имеет тепловой номинал 22 кВт и водяную производительность 11 л за 60 секунд.

Автоматические колонки оснащены:

• гидравлическими клапанами;
• индикаторами тяги;
• теплообменниками из меди;
• устройствами, регулирующими температуру воды;
• индикаторами напора газа Setaak;
• экономайзерами.

Медный теплообменник гармонично состыкован с гидравлической группой, сделанной из высококачественной латуни. Сами газовые горелки производятся из стали нержавеющих марок. Любая колонка Baxi оборудуется устройствами, обеспечивающими плавное модулирование назначаемой мощности. Встраивается в них и редуктор, контролирующий давление газа. Автоматизированные модели следят за огнем при помощи ионизационного элемента, а пьезоэлектрические оборудованы термопарой.

Неисправности и методы устранения

Признаки неисправности	Что вызвало	Методы ремонта
Не срабатывает пьезоэлемент, отсутствует искра	поврежден питающий кабель	проверьте целостность кабеля
пьезорозжиг вышел из строя	замена блока розжига
отсутствует подключение к массе	восстанавливают подключение
вышел из строя электрод	заменяют электрод
Пьезоэлемент срабатывает, но основная горелка не включается	засорились форсунки	чистят горелку
электрод отошел от горелочного устройства	регулируют электрод
отсутствует подача газа	проверяют наличие газа в баллоне, открывается запорный кран
завоздушен газопровод	стравливают воздух
Основная горелка самопроизвольно гаснет	вышла из строя термопара	замена
индукционная катушка вышла из строя	замена
Фитиль работает, а запальная горелка не включается	Недостаточное давление воды	создайте нормальное давление в системе поверните переключатель вправо до конца
вышел из строя водяной узел	меняют резиновую прокладку
После отключения крана ГВС, колонка продолжает работать	не срабатывает газовый клапан	чистят
шток по причине скопившейся ржавчины клинит	снимают водяной узел, меняют прокладку, проверяют пружину штока, чистят
чрезмерное давление газа при работе от баллонов	меняют регулятор давления, регулируют его пропускную способность
После открытия крана ГВС колонка срабатывает не сразу	фитиль недостаточно близко расположен к основной горелке	регулируется пламя на пилотной горелке
Теплообменник быстро покрывается сажей	недостаточная циркуляция дымовых газов	проверяют тягу в дымоходе
цвет пламени желтый	регулируются пропорции топливно-воздушной смеси
увеличенные затраты на газ
Запах газа	потеря герметичности резьбовых соединений газоподающего трубопровода	отключают колонку, вызывают аварийную службу газа, помещение проветривают
Запах продуктов сгорания	засорена дымоходная труба	проверяется состояние дымохода, очищаются загрязнения и устраняется мусор
чрезмерный расход газа	колонку регулируют

Автор отзыва: Салават Хуснутдинов

все сделано как надо, качество сборки полностью устраивает. После установки колонка работает уже 3 года, практически без сбоев. За время пользования выявил один недостаток и то связанный с установкой водонагревателя. Вход воды сделан под неудобным углом.

Автор отзыва: Илья Погорелов

считаю, что колонка компании Baxi, лучше распиаренных Бош, Вайлант и т.п. По соотношению цена и качество подобных вариантов не нашел. Колонка стабильно выдает 45-50°С даже в зимнее время года, справляется с несколькими одновременно работающими точками водопотребления. Покупкой доволен.

Модельный ряд бойлеров фирмы Baxi

Бойлеры Baxi серии PREMIER PLUS

Параметры	PREMIER Plus 400	PREMIER Plus 500	PREMIER Plus 800	PREMIER Plus 1000	PREMIER Plus 1250	PREMIER Plus 1450	PREMIER Plus 2000	PREMIER Plus 2500
Объем	400л.	500л.	800л.	1000л.	1250л.	1450л.	2000л.	2500л.
Мощность теплообменника	36 кВт.	54 кВт.	90 кВт.	135 кВт.
Площадь теплообменника	2 м²	3 м²	5 м²	7,5 м²
Вес оборудования кг Пустой/Полный	128/578	128/628	192/992	218/1218	314/1564	322/1822	500/2500	508/3008
Рабочее давление	Рабочее давление не более 6 Атм. Испытания проводятся при давлении в 20 Атм.
Электрические Тэны	В зависимости от модели, возможно, установить ТЭН мощностью от 12 до 162 кВт.

• Теплообменник из нержавеющей стали, обеспечивающий длительный срок эксплуатации.
• Титановое напыление — защитный слой устойчив к термальному и агрессивному воздействию жесткой воды. Кроме того, титановый слой обеспечивает антибактериальную защиту и полностью соответствует всем санитарным нормам и требованиям, что делает возможным применение накопителя в детских и дошкольных учреждениях, в предприятиях общепита.
• Система безопасности — в устройстве присутствует предохранительный клапан, температурный датчик. При использовании электротэна, требуется установить заземление.

Бойлеры Baxi серии UB

• UB 80 / UB 120 / UB 80 INOX / UB 120 INOX — предназначены для подключения к одноконтурным котлам, работающим на любом типе топлива. Отдельно поставляется комплектация для подключения к конденсационному отопительному оборудованию. В серии UB, бойлеры оснащаются теплообменником из эмалированной, в INOX — из нержавеющей стали.
• SLIM UB 80 / SLIM UB 120 / SLIM UB 80 INOX / SLIM UB 120 INOX — данный модельный ряд, специально разработан для подключения к котлам, выпускаемым самой компанией, в серии SLIM. Дополнительно, к предлагаемым бойлерам, поставляется комплект для подключения.

Технические характеристики	UB INOX 80	UB INOX 120	SLIM UB 80	SLIM UB 120	SLIM UB INOX 80	SLIM UB INOX 120
Емкость бойлера л	80	120	80	120	80	120
Макс. мощность теплообменника кВт	33	33	28.5	33.7	33	33
Макс. давление воды в змеевике бар	3	3	3	3	3	3
Потери напора в змеевике м Н₂О	1.5	1.9	1.52	1.94	1.5	1.9
Макс. производительность в проточном режиме (ΔТ=25°С) л/мин	18.9	18.9	16.3	19.3	18.9	18.9
Диапазон регулирования температуры воды в бойлере °С	5–65*	5–65*	5–65	5–65	5–65*	5–65*
Время нагрева вод в бойлере на ΔТ=50°С мин	10	14	10	14	10	14
Макс. давление воды ГВС бар	8	8	6	6	8	8
Регулятор температуры воды в бойлере	—	—			—	—
Встроенный термостат	—	—			—	—
Датчик температуры (NTC) в комплекте			—	—
Габаритные размеры: высота мм	850	850	850	850	850	850
ширина мм	450	600	450	600	450	600
глубина мм	600	600	600	680	600	600
Вес НЕТТО кг	50	62	60	72	50	62

Бойлеры Baxi серии UBVT

• Защита внутренней поверхности бака от коррозии — обеспечивается установкой магниевого анода и эмалированием титаном, материалом, устойчивым к перегреву и качеству воды.
• Возможность рециркуляции.
• Точное и простое управление, с продуманным интерфейсом. Все устройства, начиная от датчика температуры и заканчивая фланцем инспекционного контроля, разработаны с учетом максимально безопасной эксплуатации бойлера.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

• Открыть газовый кран.
• Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
• Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

ВАЖНО!Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедура производится при отключенном питании

Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.
