Картриджи в смесителях: разновидности, принцип работы, как поменять это устройство без помощи профессионалов

Картридж: виды, конструкция и недостатки

По конструктивным особенностям различаются два вида картриджей:

Дисковый (керамика).
Шаровый (металл).

Оба варианта подходят для однорычажных смесителей, срок службы и качество у них примерно одинаковые.

Но большее распространение среди производителей получили керамические дисковые модели (для компаний этот вариант практичнее).

Дисковый

Диски внутри устройства – керамические, однако корпус (или гильза) у всех моделей пластиковый. В нижней части корпуса имеется три отверстия, снабжённых пенополиуретановой прокладкой. Два отверстия – входные, одно – выходное.

Внутри два диска герметично прилегают друг к другу (в позиции закрытого крана верхний диск плотно прижат к нижнему, а все выпуклости одного, совпадают с отверстиями другого). Когда человек поворачивает ручку, двигается шток и верхний диск смещается (нижний же зафиксирован в корпусе).

Устройство дискового картриджа

Поверхности дисков очень гладкие, поэтому происходит скольжение. Степень открытия отверстий, по которым поступают потоки воды, влияет на то, каков напор и сколько горячей и сколько холодной попадёт в результате в кран.

Корпус дискового варианта может быть:

Разборным.
Не разборным.

Первый состоит из двух половинок – верхней и нижней.

Смесители для воды можно отнести к точным механизмам, поскольку зазор между тонкими пластинами внутри него – сотые доли миллиметра! Неудивительно, что они так чувствительны к взвесям, содержащимся в воде.

Шаровый

Металлический полый шар размещается в шаровой гильзе и закреплён на оси рычага. Шар оснащён пропускными отверстиями, которые под действием штока (регулируется человеком), совпадают с отверстиями в картридже.

Смеситель шарового типа

По отверстиям поступает жидкость и, в зависимости от того, насколько открылось то или иное отверстие, происходит подмес горячей воды к холодной.

Шарик скользит по резиновым сёдлам, к которым прижимается благодаря напору воды.

Признаки и причины поломки картриджа

В процессе эксплуатации смесителя часто возникают непредвиденные проблемы и поломки конструкции и это не удивительно, поскольку данный прибор человек использует в течении дня не один десяток раз.

Основные признаки неисправного состояния картриджа.

Протекание конструкции со стороны рычага.Проблема возникает в процессе включения устройства и сопровождается возникновением капель воды на его поверхности.

Если не предпринять своевременно меры по устранению причины аварии, в процессе последующего открытия крана интенсивность протечки будет возрастать.

Нарушение режимов работы. Например, вместо подачи горячей воды течет холодная, или в результате смешивания двух потоков воды, ее температура не отвечает положению рычага.
Невозможность открытия или закрытия смесителя вне зависимости от положения управляющего крана.

Вышеперечисленные признаки свидетельствуют о вероятной поломке картриджа. Однако мало заменить или произвести ремонт установки, необходимо обязательно выяснить причину поломки конструкции, чтобы исключить вероятность быстрого выхода из строя нового изделия.

Рассмотрим причины быстрого износа картриджа.

Низкое качество приобретенного изделия. Наиболее уязвимым местом в конструкции выступает головка рычага, которая подвержена постоянному воздействию механической нагрузки. Если в процессе ее изготовления недобросовестный производитель изначально использовал не качественный материал, к сожалению, быстрого износа и поломки картриджане избежать.
Плохое качество проточной воды. В результате попадания твердых частиц в установку возникают механические повреждения конструкции. Данная проблема приводит в негодность только те смесители, в которых отсутствует фильтр водопроводной воды.

Для того, чтобы свести к минимуму проведение ремонтных работ установки, необходимо установить фильтр, который будет регулярно очищать воду от примесей грязи, солей, крупных частиц, которые способны нанести непоправимый вред изделию.

Чрезмерно приложенная сила, которая также способна привести в негодность смеситель.

При использовании конструкции необходимо процессы открытия, закрытия крана, а также регулировку потока воды производить плавными движениями, которые не требуют значительных усилий.

Замена картриджа для смесителя

Таким образом, вышеперечисленные меры помогут увеличить срок эксплуатации прибора, однако если поломка уже возникла, не торопитесь звать специалиста, поскольку осуществить замену картриджа можно самостоятельно.

Картриджи для однорычажных смесителей

Если вы решили купить картридж для однорычажного смесителя, следует знать, что они выпускаются двух видов:

шаровые;
керамические.

Картридж для шарового смесителя имеет регулировку поступления горячей воды, поэтому можно быстро и легко настроить комфортную температуру.

Видео:

Шаровой, благодаря своей форме, имеет меньшую чувствительность к жесткой и загрязненной воде.

Его принцип работы прост, в шар вода поступает через подпружиненные тефлоновые седла и два подводящих канала.

Потоки холодной и горячей воды смешиваются внутри шара, после чего вода выходит наружу.
К главным недостаткам шарового механизма относится чувствительность шара к коррозии.

Также у него могут износиться тефлоновые уплотнения и соединительные прокладки из-за сильно хлорированной воды.

Можно купить керамический картридж для смесителя, который состоит из шайб (двух пластин), выполненных из оксида алюминия.

Между этими пластинами не должна просочиться ни одна капля воды. Керамические детали могут безупречно работать в течение десяти лет.

Керамические картриджи для смесителей душевых кабин распределяют воду на ручную лейку душа. Они находятся в диверторе.

При неисправности такого смесителя придется покупать дивертор.

Видео:

Если кран потек в ванной комнате, то картридж для смесителя для ванны меняется аналогично кухонному.

Косметический ремонт или полная замена картриджа в смесителе

Среднестатистический период эксплуатации картриджа в кране составляет 4-7 лет. О том, что внутренний запорный механизм нуждается в замене, будет свидетельствовать отсутствие плавного движения рычага, затрудненная регулировка интенсивности истечения воды, плохое смешивание холодного и горячего потоков и наличие протечек в устройстве в закрытом положении.

Последний признак может указывать на то, что износилась уплотнительная прокладка. Для устранения неисправности ее достаточно будет заменить. Если утечка из устройства после этого наблюдается вновь, такое положение дел свидетельствует о необходимости замены самого смесителя. Картридж или само сантехническое устройство нуждается в замене, если обнаружены существенные повреждения корпуса механизма.

Некорректная работа смесителя не всегда является поводом для полной замены картриджа

Если присутствует скрип или гул при эксплуатации смесителя после замены картриджа в кране, это говорит о том, что запорное устройство подобрано не по размеру. Из-за того, что диаметр истечения крана меньше, чем его выходное отверстие, или шток является слишком длинным, рычаг не будет нормально вращаться вокруг оси. Исправить ситуацию можно исключительно путем замены картриджа.

Важно! Кран может сильно шуметь из-за резкого перепада давления в системе, что несложно наладить посредством замены уплотнительной прокладки. Некорректная работа запорного механизма не всегда является поводом для полной замены устройства

Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя

Некорректная работа запорного механизма не всегда является поводом для полной замены устройства. Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя.

Снизить силу трения и продлить срок эксплуатации картриджа можно посредством смазывания пластин специальным масляным составом или герметичной смесью. В случае засорения рабочих поверхностей дисков сор убирают с помощью обычной зубной щетки или ватки, смоченной уксусом. Если наблюдается некорректная работа термостатического картриджа, необходимо сбросить настройки и заново отрегулировать его работу. Сбой может произойти в результате частого использования устройства и прохождения через него воды плохого качества.

Если картридж подобран не по размеру, при эксплуатации смесителя будет присутствовать скрип или гул

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

разводной ключ
шестигранный ключ
две отвертки

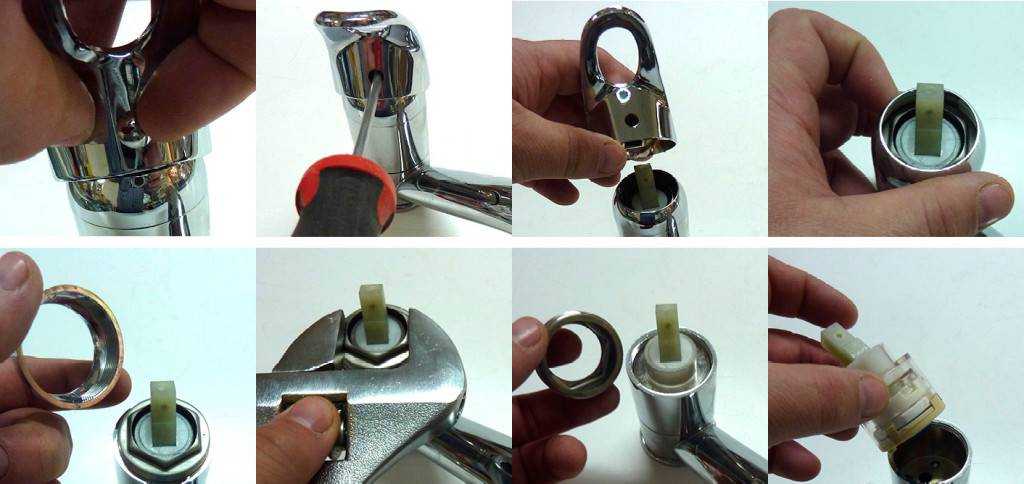

Порядок действий будет таковым:

отключите подачу горячих и холодных потоков
снимите декоративную заглушку, находящуюся на смесителе
открутите винт-фиксатор, расположенный под данной заглушкой
снимите ручку смесителя
открутите кольцо, расположенное под ручкой
разводным ключом снимите гайку
вытащите неисправный картридж смесителя

После всех действий вам остается:

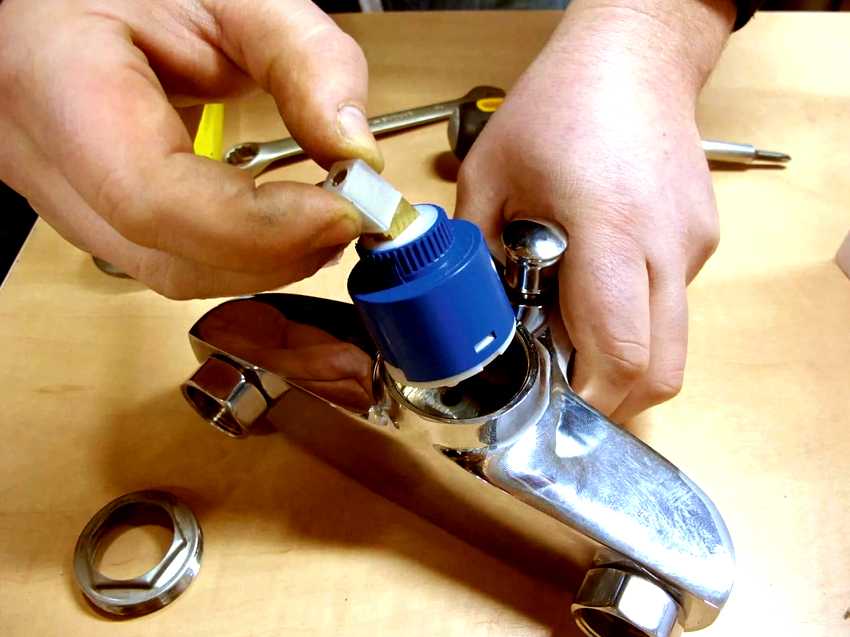

установить новый работающий картридж
проделать предыдущие действия в обратном порядке
включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Возможные причины неполадок в ванной

Основным источником поломки вышеописанных картриджей является вода

В ней присутствует окалина, ржавчина, песок и другие загрязнители.
Чтобы продлить срок службы картриджей обоих видов, есть необходимость в установке фильтров, очищающих воду в магистрали.

Качество металла и керамики, из которых изготовлены эти узловые части, имеют немаловажное значение. Трущиеся пластины со временем истончаются и становятся причиной протечки.

Хрупкий пластик в составе металлокерамического картриджа под действием высоких температур крошится и его частицы являются причиной заклинивания штока.

Как заменить картридж смесителя своими руками

Убедиться в этом очень просто: «виноватый» картридж пропускает воду из-под рычага управления. Окончательный диагноз можно поставить, если обхватить гнездо картриджа по окружности большим и указательным пальцем — даже самая малая струйка из-под рычага сразу даст о себе знать.

Кроме примитивных протечек возможны и другие неисправности:

Рычаг перемещается с большим усилием.
Регулировка воды не выполняется — напор и/или температура воды не зависят от положения рычага.
Не включается только холодная или только горячая вода в крайних положениях рычага смесителя.
Нет полного отключения воды.

Дальше — классика жанра: отключаем вентилями на входе в квартиру подачу холодной и горячей воды. Нужный для ремонта инструмент, гордость хозяина, как правило, всегда на месте:

малая плоская отвертка или шестигранный ключ (тоже из набора малых);
разводной, до 40 мм, или рожковый ключ;
плоскогубцы (на всякий случай);
жидкость WD-40 для «прикипевшей резьбы».

Достаем кейс, который называется «аптечка для ремонта», весь указанный инструмент там, конечно же, есть, и… приступаем. Что нужно делать?

Шаг 1. Снять рычаг смесителя

декоративную заглушку

Отверстие под заглушкой открывает доступ к стопорному винту, крепящему рычаг. 3−4 поворота отвертки или ключа — и рычаг со штыря картриджа снимается. Но так бывает не всегда: если рычаг не хочет сниматься «по доброму», то его выламывают, а если шток металлический, то с ним справится только отрезная машинка, называемая в народе «болгарка».

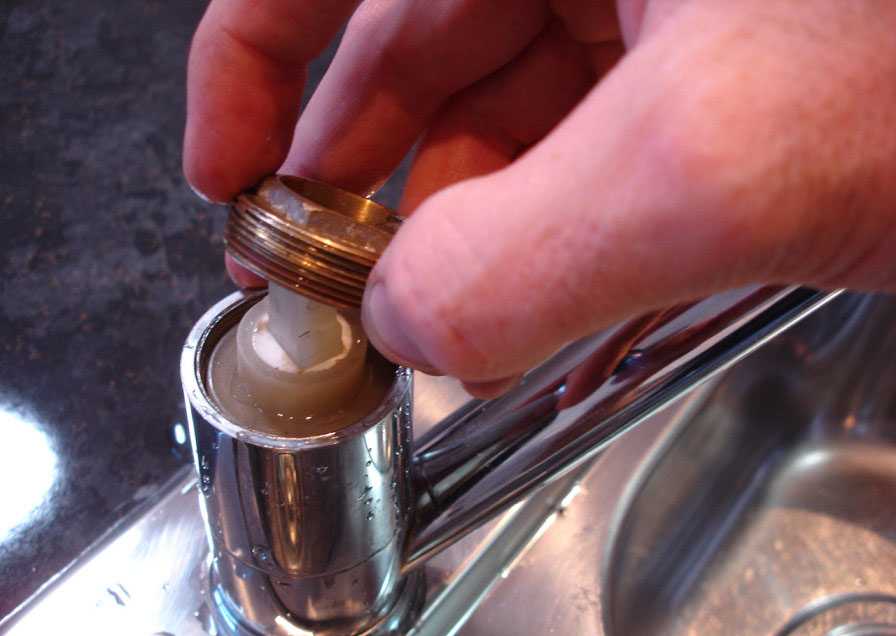

Шаг 2. Снять гайку крепления картриджа

декоративная гайкаприжимная гайка.выламывают и меняют на новую

Шаг 3. Заменить картридж

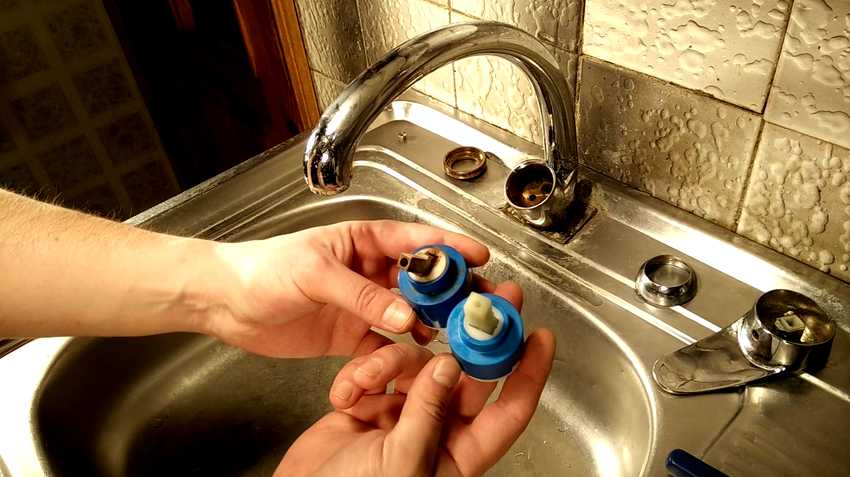

Имея старый картридж на руках, идем в магазин

При подборе обращаем внимание на посадочные штыри в донышке — они могут отличаться диаметром и формой уплотняющих колечек. При установке нового картриджа совмещаем штыри в донышке с посадочными гнездами в смесителе

Небольшой люфт при установке позволяет «нащупать» место посадки без особых усилий.

Дальше, как принято говорить, делаем все в обратном порядке. На все про все уходит час-два времени, а сантехник управится за полчаса.

смесители для ванной

Замена такого дорогого «клиента» тоже под стать — 30−50 долларов в лучшем случае. В то же время, дешевые «китайцы» редко стоят дороже 3 баксов, а вызов мастера обойдется еще в 10−15. А как долго простоит изделие китайского ширпотреба? Бывает, что 3−4 месяца, а в основном на 2−3 года его хватает.

Единственный совет для продолжения срока работы картриджа — фильтрование воды, но зачастую это поможет не только картриджу, так что совет полезный. Конечно, фирмы за свой рынок держатся зубами, что называется «насмерть», поэтому для их смесителей «китайцы» не подходят, хотя принципиальной разницы в конструкции между ними нет. Поэтому, если вы деньги не лопатой грузите, то лучше освоить ремонт своими руками и всегда будет случай доказать, что руки на месте и никакие протечки картриджей в этой квартире не страшны.

Конструкция рычажного крана

Функция такого сантехнического оборудования, как смеситель, состоит в распределении потока воды, регулировании ее температуры, а также направлении струи в головку душа.

Для разных видов смесителей выпускают свой тип картриджа

Конструктивно прибор состоит из двух основных деталей – внешний корпус и картридж. Корпус, как правило, изготовлен из сантехнической бронзы, покрытой слоем хромирования, нанесенного гальваническим методом. Сантехническое оборудование нижнего ценового сегмента может быть выполнено из алюминиево-кремниевого сплава, так называемого силумина. Такая продукция имеет очень низкое качество, поскольку этот материал очень хрупкий и сильно подвержен влиянию внешних факторов, поэтому, приобретая рычажный смеситель, следует убедиться в том, что его корпус изготовлен из латуни.

Размеры стандартного картриджа для душевой кабины

Стандартные сантехнические картриджи размером в 35–40 мм обычно изготовлены из пластмассы. Они могут иметь возможность работать в нескольких разных режимах. Наибольшим спросом пользуются устройства, имеющие три или больше режима переключения. Помимо пластика, изделие может содержать такие материалы, как керамика, сталь и бронза. Устройство душевой кабины таково, что для него лучше использовать картриджи из пластика, так как металлические детали довольно быстро выйдут из строя при постоянном контакте с водой.

При регулярной эксплуатации однорычажного вентиля для гидробокса может возникнуть ряд неисправностей, и, зная, как разобрать смеситель в душевой кабине, можно точно определить причины поломки.

Переключатель

Кнопочный

Различают следующие виды данного устройства:

Автоматического типа – используется в конструкции новейших изделий картриджного типа. Данное устройство находится в зоне самостоятельного блока или на наружной части поворотного излива. Особенность элемента заключается в неизменности его положения при перекрывании воды. Кнопка реализует опцию регулирования: при ее изъятии, вода начнет вытекать из лейки.

Простого типа – используется на дешевых моделях смесителей. Однако по внешнему виду никаких отличий от переключателя автоматического типа не наблюдается. Разница между этими устройствами проявляется в их особенностях работы. Чтобы это увидеть, необходимо достать кнопку и перекрыть подачу воды. В случае ее остатка в недвижимом состоянии, устройство следует считать простым.

Кнопочный переключатель для душа для смесителя может огорчить своего владельца следующими способами:

Перестав перекрывать воду в крайних положениях;
Самопроизвольно переключаясь с душа на гусак при слабом напоре воды.

Причина первой неисправности в современных смесителях – износ или разрушение резинового клапана. В этом случае он нуждается в замене. К счастью, в большинстве новых сантехнических приборов переключатель ванна – душ для смесителя выполнен в качестве отдельного узла, который вкручивается непосредственно в его корпус.

Переключатель выполнен в виде отдельного узла на резьбах.

Причина второй проблемы – слишком сильная возвратная пружина. У нее нужно откусить бокорезами один-два витка.

У возвратной пружины нужно откусить пару витков.

Рычажный

Как отремонтировать смеситель, если перестал работать рычажный переключатель (его легко узнать по ходу рукоятки на 90-120 градусов)?

Устройство смесителя с рычажным переключателем.

Для доступа к переключателю нужно:

Снять пластиковую заглушку на рукоятке;
Снять рукоятку;
Вывернуть гайку под ней;
Вытянуть на себя шток с эксцентриком;
Снять гусак и гайку под душевым шлангом;
Вынуть бочонок с прокладками.

Наиболее типичная неисправность, мешающая работе переключателя – разрушение одной или обеих прокладок на бочонке. Они меняются на новые.

Если рукоятка свободно ходит, но вода не переключается, причиной может оказаться сломанный выступ эксцентрика, приводящий в движение бочонок с прокладками. В этом случае переключатель меняется целиком. Ремкомплект состоит из эксцентрика и бочонка.

Ремонтный комплект для рычажного переключателя.

Как выглядит ремонт переключателя душа в смесителе, если рукоятка периодически заклинивается в промежуточных положениях?

Увы, никак. Причина – в износе направляющих на корпусе смесителя. Прибор меняется целиком.

Шаровый

Увы, о его ремонте я не могу рассказать уважаемому читателю абсолютно ничего. Дело в том, что на моей памяти не сломался еще ни один переключатель этого типа. Отсюда, кстати, вытекает довольно очевидная инструкция: если вы только собираетесь купить смеситель в ванную, стоит предпочесть модель именно с шаровым переключателем. Ее легко узнать по рукоятке, поворачивающейся на полный оборот.

Шаровыми переключателями комплектуются только смесители с кранбуксами – керамическими и (реже) винтовыми. Что любопытно, цена этих исключительно надежных приборов в среднем ниже, чем у часто ломающихся смесителей с кнопочными и рычажными переключателями.

Подробное описание замены картриджа

Для замены картриджа вам понадобятся некоторые инструменты; нож, маленькая отвертка с плоским лезвием, разводной ключ и 2,5-3,0-миллиметровый шестигранный ключ

Первый шаг состоит в том, чтобы перекрыть воду к крану. Иначе у вас случится небольшой потоп, Снимите декоративную красно-синюю заглушку, которая скрывает винт. Мне понадобилось лезвие, чтобы поддеть заглушку, а затем маленькая отвертка, чтобы удалить ее.

Замена картриджа в смесителе своими руками.

Удаляем кнопку из рукоятки крана.

Под декоративной заглушкой вы увидите винт,соединяющий ручку с корпусом крана.. Используйте шестигранный ключ соответствующего размера, чтобы открутить его.

Теперь можно аккуратно снять ручку смесителя. Отвинтив фиксатор, нужно снять ручку.
Если ручка не снимается, не выдирайте ее, воспользуйтесь раствором уксуса, подождите минут 10 и повторите попытку.
Уксус растворит осадок и ручка снимется

Под ручкой закреплено защитное кольцо. На рисунке его снимают ключом, но его вполне можно открутить руками.

После того, как кольцо снято, понадобится разводной ключ. Откручиваем прижимную гайку разводным ключом.

Отодвигаем гайку.

Достаем неисправный картридж из смесителя. После этого смеситель чистим, удаляем накопившиеся солевые отложения и другую накопившуюся грязь.

Теперь у вас есть образец картриджа и вы можете подобрать в магазине подходящий аналог.картриджи. Наиболее популярны картриджи трех размеров (32 , 35 и 40 мм) и двух конфигурациях (плоские или поднятые). Надеюсь, ваш картридж соответствует, иначе вам сложнее будет найти подходящий. Не забудьте и про посадочные места, углублений обычно три, но по расположению и глубине они бывают разные.

Покупаем новый картридж и проделываем все перечисленные операции в обратном порядке.

Два выступа в картридже совмещаем с отверстиями в корпусе смесителя.

(Я показываю тот же самый картридж, поскольку разбирал смеситель для урока. Мой же картридж у меня пока исправен)

Смеситель собрали, подключаем воду и проверяем работу смесителя. Теперь он снова будет как новенький и прослужит вам верой и правдой еще долгое время.

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;
Так выглядит отверстие под декоративной крышечкой
Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Как заменить своими руками?

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить. Затем поднимаем вверх и снимаем рычаг смесителя. При затруднении – обрызгать жидкостью WD-40 или горячей водой. Под действием тепла металл расширится, и рычаг снимется. Вручную отворачиваем сферическую гайку. Здесь тоже могут быть заедания, поэтому снова можно применить жидкость или горячую воду. Снимать деталь необходимо аккуратно, не применяя больших физических усилий: гайка хрупкая и может поломаться. Дальше с помощью разводного ключа или подходящего инструмента выворачиваем прижимную гайку и достаем картридж из его гнезда.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо. Еще раз проверяем совпадение выступов на картридже с углублениями в гнезде смесителя и после посадки закручиваем прижимную гайку достаточно плотно, но без больших усилий. Дальше накручиваем вручную сферическую гайку, одеваем рычаг на хвостовик картриджа и неплотно заворачиваем стопорный винт.

Как поменять картридж в смесителе самостоятельно

Картридж: виды, конструкция и недостатки

Дисковый

Шаровый

Признаки и причины поломки картриджа

Картриджи для однорычажных смесителей

Косметический ремонт или полная замена картриджа в смесителе

Как заменить картридж?

Устранение течи

Популярные размеры картриджа

Возможные причины неполадок в ванной

Как заменить картридж смесителя своими руками

Конструкция рычажного крана

Переключатель

Кнопочный

Рычажный

Шаровый

Подробное описание замены картриджа

Как снять картридж

Рекомендации мастеров. Типичные ошибки

Как заменить своими руками?
