Схема подключения электрокотла zota

Особенности одно- и двухконтурных котлов

Думая над тем, как правильно выбрать котел отопления для своего дома, особое внимание стоит уделить такой характеристике, как количество контуров. Одноконтурная техника предназначена исключительно для нагрева циркулирующего по трубам отопления теплоносителя. В этом случае для подогрева водопроводной воды придется дополнительно устанавливать бойлер

Да, одноконтурный котел – это удобно, но недостаток такого решения заключается в его дороговизне – придется купить не только отопительное оборудование, но еще и бойлер. Более того, оба устройства займут немало места

В этом случае для подогрева водопроводной воды придется дополнительно устанавливать бойлер. Да, одноконтурный котел – это удобно, но недостаток такого решения заключается в его дороговизне – придется купить не только отопительное оборудование, но еще и бойлер. Более того, оба устройства займут немало места.

Что касается двухконтурного котла, то здесь отопительная техника и водонагреватель собраны в единую конструкцию. Благодаря такому строению можно решить сразу две проблемы, купив при этом только один агрегат.

К тому же, в случае отсутствия горячей воды тепловой носитель может быть перенаправлен во второй контур и использоваться попеременно – для обогрева дома и для обеспечения ГВС.

Принцип работы одноконтурного оборудования

Одноконтурная отопительная техника чаще всего используется владельцами роскошных загородных домов. По сути, одноконтурный котел представляет собой тот же водонагреватель, но подающий воду в систему отопления.

Принцип работы этого вида оборудования основан на сжигании топлива в специальном отсеке и нагреве жидкости. Тепловая магистраль подключается к выходу, куда попадает горячий теплоноситель. Далее, вода начинает циркулировать по трубам и обогревать помещения.

Завершающий этап циркуляции – это поступление отработанного теплоносителя обратно в котел через входной трубопровод.

Если у вас нет необходимости в обеспечении ГВС, то лучше отдавать предпочтение одноконтурным котлам

Стоимость одноконтурного котла может быть больше, нежели двухконтурная система. Даже несмотря на меньший функционал этот тип оборудования менее затратен в монтаже, проще в эксплуатации и более экономично расходует энергоноситель.

Одноконтурное оборудование подойдет тем покупателям, которые хотят один раз потратиться и купить надежную технику, не требующую особого ухода. Этот вид котлов будет идеальным и единственным правильным выбором, когда в доме нет потребности в горячем водоснабжении.

Специфика конструкции двухконтурного агрегата

Двухконтурный котел представляет собой систему, где помимо первичного теплообменника есть дополнительный, предназначенный для нагрева воды и дальнейшей ее подачи в водопроводную систему. Движение теплового носителя управляется при помощи трехходового клапана. Он направляет нагретую воду или в контур ГВС, или в систему отопления.

Следует отметить, что в первом случае теплоноситель будет подан только в том случае, если был открыт кран горячей воды. Особенность такой отопительной техники заключается в том, что пока кран, отвечающий за подачу ГВС открыт, система не работает.

Если у вас большая семья и некоторые ее члены любят подолгу принимать душ, то в комнатах может стать прохладно. Производители решают эту проблему путем установки в своих котлах накопительного водонагревателя

К недостаткам конструкции двухконтурного котла следует отнести необходимость в тщательном и внимательном обслуживании. Это связано с тем, что вторичный теплообменник может зарастать из-за использования воды, содержащей взвешенные в ней органические и минеральные частицы, и небольшого диаметра труб.

Если планируется активный расход горячей воды, то установка двухконтурного котла – это не лучшее решение. Ведь тогда дом будет отапливаться плохо. О монтаже этой системы стоит задумываться только в небольшом доме или квартире, где недостаточно места для организация полноценной котельной.

Особенности электрокотлов Зота и ассортиментный ряд

Выпуская электрокотёл Зота, производитель делает всё возможное, чтобы продукция держала свой бренд, была качественной, востребованной, современной. Потому в настоящее время эта российская фирма и занимает лидирующее место на рынке отопительных устройств. Выпускаемые агрегаты надёжны, экономичны, практически все имеют функцию дистанционного управления, они соответствуют требованиям современных стандартов.

Под брендом Зота выпускается техника для отопления зданий разного назначения, в том числе загородных домов, помещений под производство, административных построек, складов и пр.

Мощности электрических котлов Zota колеблются от 3 до 400 кВт (для помещений под отопление от 30 до 4000 м² соответственно). Управляются агрегаты при помощи выносных либо встроенных пультов, также смартфонов по GSM-каналам.

У покупателей есть выбор среди пяти модельных рядов.

Модельный ряд	Особенности
Это бюджетный электрический котёл для жилых помещений и зданий площадью до 480 м². Линейка отличается своей простой и привлекательными ценами.
В эту линейку входят особо мощные отопительные устройства, которые предназначены для отопления помещений от 600 до 4000 м².
Это электрический котёл с GSM-модулем для дистанционного управления. Линейка оборудована всевозможной электроникой.
ZOTA MK	Мини-котельные с дистанционным управлением. Производились специально для отопления помещений от 30 до 360 м².
ZOTA Lux	Этот электрокотел Зота Люкс малогабаритный, имеет много функций и продвинутую конструкцию. Оснащён GSM-модулями и схемами коррекции температуры.

Подробнее разберём эти линейки:

Зота Эконом.
Данная линейка представлена простыми электрокотлами, предназначенными для отопления разного типа зданий. Варианты с малой мощностью отлично подойдут для обустройства системы обогрева в доме. Стандартный комплект котла имеет ДУ-пульт, который обеспечивает регулирование температуры в автоматическом режиме. Электрические котлы Зота просты, однако при этом имеют систему самодиагностики. Для большей надёжности и продления эксплуатационного периода производитель добавил в агрегаты системы ротации силовых блоков и трубчатых электронагревателей.
Зота Пром.
Это линейка довольно мощных отопительных устройств, которые созданы для отопления больших зданий. Используются также для подключения контура горячего водоснабжения. Все модификации устанавливаются на полу, имеют системы автоматики. Как свидетельствуют отзывы владельцев, электрокотлы Зота Пром отличаются долгим сроком службы. Как подтверждает производитель, это обусловлено системой ротации трубчатых электронагревателей. Управляется агрегат при помощи пультов дистанционного управления.

Электрические котлы ZOTA Prom

Зота Смарт.
Данная линейка характеризуется присутствием продуманного электронного управления. Модели оснащены системами автоматики, погодозависимыми датчиками, системами управления нагревом и насосом, системами самостоятельной диагностики. Все модели Zota Smart, которые можно найти на рынке, имеют встроенные GSM-модули для ДУ. Трубчатые электронагреватели в конструкции отопительных устройств выполнены из качественной нержавейки, имеется множество датчиков, портов для управления и циркуляционными насосами
.

Модель 2014 года ZOTA Smart

Зота МК.
Сюда входят уже не простые котлы, а мини-котельные. Они отличаются присутствием встроенной обвязки – внутри имеется расширительный бак на 12 литров, циркуляционный насос
и группа безопасности
. Управляется электрический котёл Zota МК при помощи встроенного пульта, в новых моделях есть возможность установки GSM-модулей. Котлы в этой линейке небольшие и аккуратные в исполнении.

Zota 12 МК

Зота Люкс.
Эти модели предназначены для отопления жилых домов и помещений под производство. Имеют плавную регулировку мощностей, системы защиты, пульт ДУ, системы управления внешним оборудованием и качественные трубчатые электронагреватели. Как бонус – встроенная погодозависимая автоматика
и возможность работы с двухтарифными счётчиками. Электрокотлы Зота Люкс станут прекрасным решением для обеспечения отоплением частных домов. Устройства характеризуются долгим эксплуатационным периодом и современным функциональным оснащением.

Особенности электрических котлов Зота

Компания Зота выпускает несколько моделей электрических котлов. Некоторые из них имеют огромную популярность, а другие – приобретаются редко. Рассмотрим линейку электрокотлов.

Линейка котлов Зота

Есть 6 моделей электрических котлов Зота. Среди востребованных можно выделить:

Электрический котел Зота Смарт оснащен специальным ТЭНом, благодаря которому успешно функционирует. Мощность оборудования меньше, чем у модели Люкс.

Система состоит из следующих элементов:

Расширительный бак.
Циркуляционный насос.
Специальная защита от перегрева.

Электрический котел можно использовать в системе отопления с давлением 6 атм. Модель Смарт оснащена связью с интернетом. Кроме этого вся система автоматизирована и зависит от погодных условий. Для управления электрокотлом можно использовать интернет.

Электрический котел Зота Эконом имеет выносной блок управления оборудованием. Устройство может быть установлено в любом месте дома. Для управления котлом можно использовать пульт управления, который работает как магнитный пускатель.

Данная модель была изготовлена для экономичного использования. Для работы такого оборудования потребляется минимальной количество электроэнергии. Для этого в электрокотле устроены ступени передачи. Они работают в автоматическом режиме, поэтому вам не придется постоянно контролировать работу оборудования.

Электрический котел Зота пром выполнен напольного типа. Для помещений хозназначения используется такой агрегат. За 1 час оборудование производит 9 м 3 горячей воды. Электрический котел оснащен блоком управления с программами по автономной работе прибора. Агрегат может работать самостоятельно без участия человека.

Электрические котлы Зота Люкс

Электрический котел Зота Люкс имеет добавочную смесь безопасности. Благодаря ей агрегат защищен от резких скачков напряжения. Самостоятельно можно устанавливать требуемую мощность.

К электрическому котлу можно подключить два контура при необходимости. Для этого не нужно использовать дополнительную арматуру для регулирования оборудования.

Электрические котлы Зота Люкс имеет множество преимуществ:

С помощью ключей можно поменять блок ТЭН, так как к ним открыт доступ.
Небольшие габариты и вес оборудования.
Оснащение звуком.
Высокая производительность.
Можно подключить двухфазный счетчик.
При помощи специального насоса можно снизить энергопотребление.
Можно сохранять настройки в меню.
На экране отображается код ошибки, расшифровку которого можно посмотреть в инструкции.

Данная модель используется чаще, чем предыдущие. Электрический котел Зота Люкс подходит для загородного и дачного дома, а также для других помещений.

Схема обвязки электрокотла

Обычно схема обвязки электрокотла отопления включает следующие дополнительные элементы:

циркулярный насос;
манометр;
балансировочный кран;
распределительный клапан;
вентили;
шаровые краны;
проходной фильтр;
клапаны – проходной, воздушный, обратный и предохранительный;
хомуты, муфты, тройники;
радиаторы (батареи) отопления;
трубы для теплоносителя – металлические или металлопластиковые;
крепежные изделия.

Для проведения монтажа потребуется:

набор гаечных ключей;
сварочный аппарат;
болгарка и другие инструменты.

Также схема отопления от электрокотла включает элементы, предназначенные для подсоединения настенных приборов к отопительной конструкции, которая может предназначаться для стандартного обогрева помещений, для горячего водоснабжения или для системы теплый пол (детальнее: «Какой электрокотел для теплого пола лучше выбрать»).

Одноконтурный вариант обустройства отопления является несложным, необходимо просто следовать инструкции по установке электрокотла. В случае применения двухконтурной системы, схема подключения электрокотла бывает прямой и смесительной. При прямом варианте регулировка температуры нагрева осуществляется при помощи горелки. В смесительной схеме для этих целей используется не только горелка, но и смеситель с сервоприводом.

В двухконтурных системах в обязательном порядке задействуют аварийную схему обвязки для защиты оборудования от непредвиденных ситуаций, например при отключении электроснабжения. Наиболее эффективным способом принято считать создание специального аварийного контура.

Варианты обвязки котла, смотрите примеры на видео:

Альтернативное решение

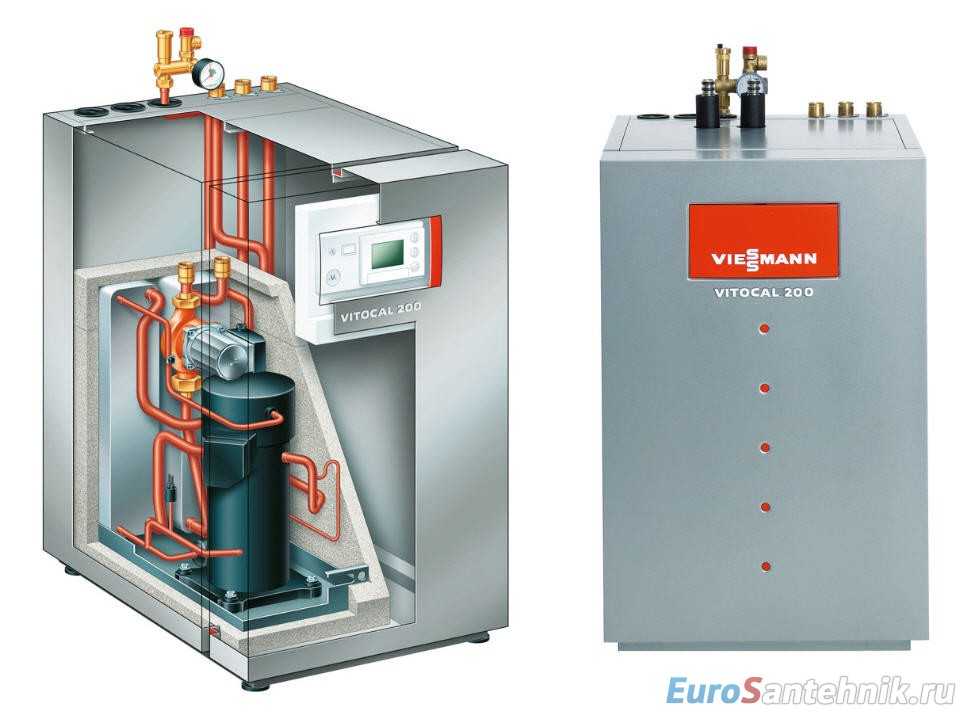

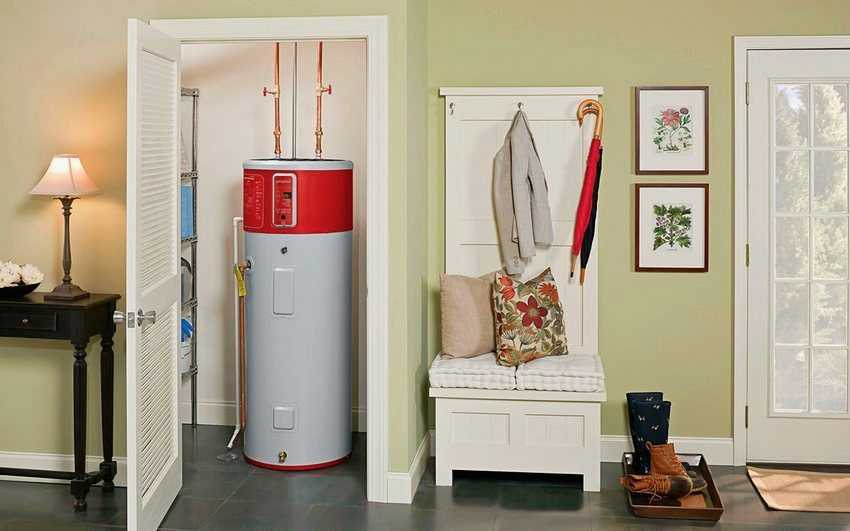

тепловой насос

Еще одним источником обогрева является тепловой насос. Принцип его работы схож с принципом работы обычного холодильника. Компрессор сжимает хладагент, отдавая излишнее тепло в конденсаторе — он обогревает ваш дом. В конденсаторе газообразные фреон переходит в жидкое состояние. После теплообменника он проходит расширительный клапан и при резком падении давления испаряется. При резком испарении — температура теплообменника падает до очень низкой отметки. Так как теплообменник залегает в грунте или на улице, он начинает отбирать тепло окружающей среды. После того как в испарителе хладагент переходит в газообразное состояние, он возвращается в компрессор, и начинается новый цикл.

Если рассматривать данное решение в плане экономичности, то его можно по праву назвать самым лучшим, но с кучей оговорок. По сей день тепловые насосы стоят достаточно дорого. Воздушные тепловые насосы не работают при сильных морозах, а возможность установки геотермального есть далеко не у всех жильцов

Выбрать в качестве основного источника тепла его можно, но важно понимать, что период окупаемости у него достаточно большой

Конвекторы

Внешним видом конвекторы очень похожи на панельные керамические обогреватели, но внутри металлического корпуса находится «открытый» ТЭН, заключенный внутри пластинчатого радиатора. Принципиальное отличие в способе обогрева – холодный воздух заходит в корпус через нижний ряд отверстий, соприкасаясь с радиатором, нагревается и выходит через верхний ряд отверстий.

Стильная панель конвектора отлично смотрится в современном интерьере Источник

Как и у панельных керамических обогревателей, есть два вида термостатов – механические и электронные. И именно электронное управление работой обеспечивает точность регулировки и возможность работать в нескольких режимах:

Электрические котлы серии Зота Люкс

– на сегодня самая популярная модель. Применяется для отопления или, важная особенность,отдельно для системы тёплый пол без дополнительной регулирующей арматуры, поскольку есть встроенная возможность регулирования температуры теплоносителя от +30 до +90 градусов. Еще из особенностей:

Ротация ТЭНов;
Расширенный диапазон входящего напряжения и кратковременная защита управляющего блока от скачков напряжения;
Погодозависимое регулирование;
Управление циркуляционным насосом системы отопления;
Можно подключить GSM модуль – удалённое управления.

Модельный ряд выпускаемый заводом позволяет обогреть помещения площадью от 30 до 1000 кв.м..

Важные особенности работы котла

GSM-модуль может быть встроен во все модели Zota. Его не подразумевает стандартная комплектация котла, потому его придётся покупать отдельно. Также заказывается установка и запуск модуля. Установку пульта ДУ можно произвести в любом помещении.

Как свидетельствуют отзывы владельцев, электрокотлы Зота характеризуются такими особенностями использования:

Расчет котла по площади. Часто электроэнергия перерасходуется как раз из-за того, что производительность устройства была подсчитана неверно. Расчёт мощности обязан быть больше фактической потребности на 10-15%.
Чрезмерный запас становится причиной того, что котёл перегревается, а в комнате зачастую выбивает пробки.
Сервис-обслуживание. Нельзя подключить GSM-модуль самому. Для подсоединения к электросети тоже нужно будет позвать мастера. Сервисный работник произведёт установку и датчика температуры воздуха. Периодически придётся настраивать датчик воды на горячее водоснабжение.

Инструкция по применению

Прилагаемая инструкция к электрокотлу ЗОТА позволит быстро выполнить монтаж и провести первоначальную настройку. Перед подключением котла производятся подготовительные работы. Если мощность устройства составляет более 3 кВт, к нему прокладывается отдельная электрическая линия. УЗО устанавливать необязательно, так как оно есть почти во всех моделях (если нет, подберите подходящий по силе тока и напряжению автомат).

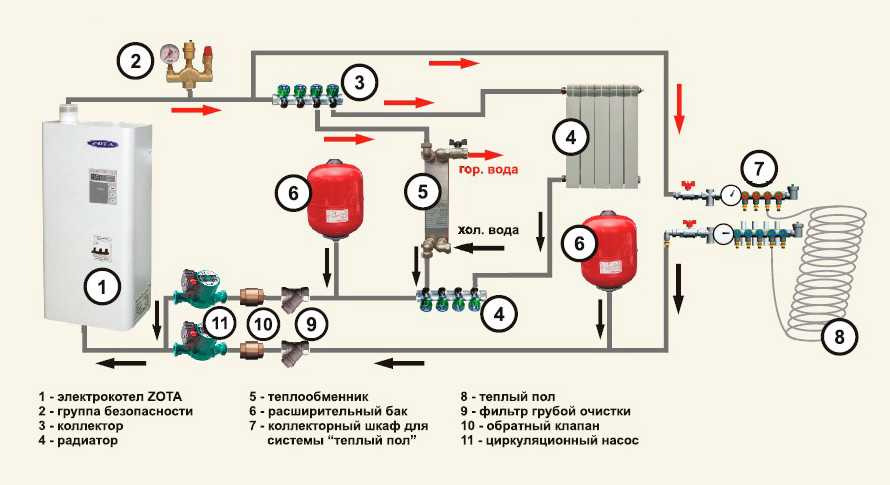

Схема отопления с электрокотлом ZOTA в качестве нагревательного элемента.

Выбирая место для установки электрического котла ЗОТА, необходимо убедиться, что в помещении отсутствуют водяные пары и агрессивные газы, а температура воздуха находится в диапазоне от +1 до +30 градусов. В качестве теплоносителя задействуется простая водопроводная вода или специальная незамерзающая жидкость. Монтаж котлов производится строго вертикально. При подключении оборудования к электрической сети, необходимо предусмотреть заземление – оно подключается к котлам и трубам.

Установка котлов ZOTA осуществляется согласно прилагаемой инструкции – с соблюдением расстояния до потолков, пола и соседних стен. Устройство должно находиться в таком положении, чтобы не создавалось препятствий для его охлаждения (здесь используется естественная вентиляция). На последнем этапе котел подключается к отопительной системе. Далее проводятся проверка на герметичность и тестовый запуск.

Помните, что давление в отопительной системе не должно превышать указанных в паспорте параметров. В противном случае возможно повреждение оборудования.

Однофазные и трехфазные электрические котлы

К выбору котла следует отнестись ответственно, поскольку нужно учитывать все нюансы, касающиеся электрообслуживания вашего дома. Электролинии не всегда способны справиться с нагрузкой, которая повышается после установки котла. Чтобы таких проблем не возникало, посетите отделение энергосбыта, к которому относитесь, и уточните (или попросите рассчитать) максимальную мощность, которую они смогут обеспечить. При расчете необходимых киловатт не забудьте про бытовые электроприборы, находящиеся у вас дома.

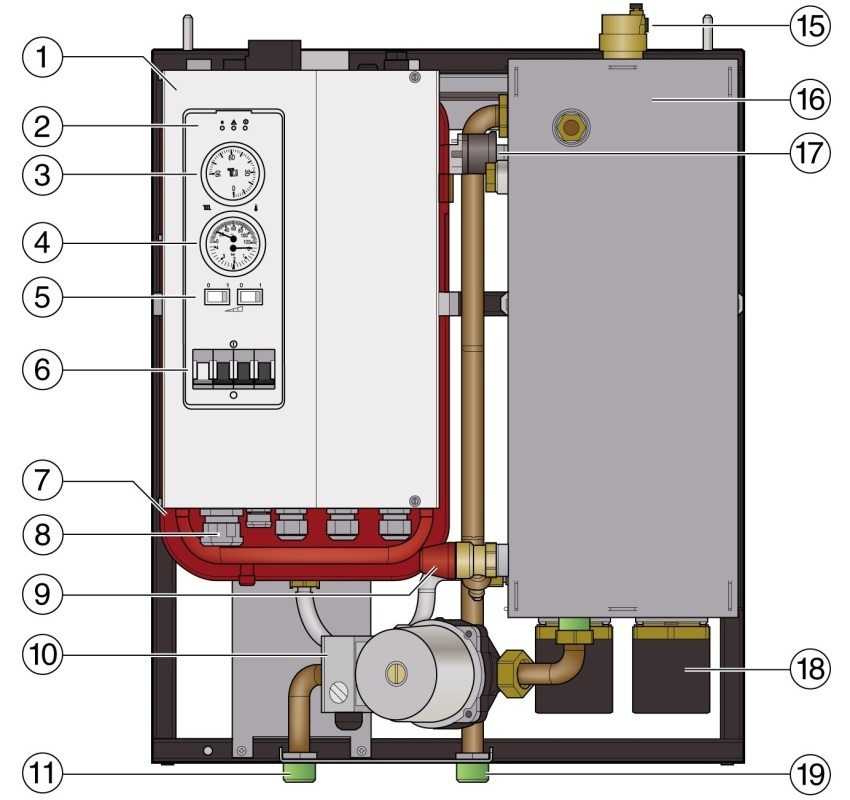

Схема строения одноконтурного настенного электрического котла: 1 — электрошкаф; 2 — контрольные лампы; 3 — регулятор температуры; 4 — термометр/манометр; 5 — выключатели мощности; 6 — главный выключатель; 7 — расширительный бак; 8 — кабельный ввод; 9 — предохранительный клапан; 10 — насос; 11 — обратная линия котла; 12 — штекерное соединение контура регулирования; 13 — предохранительный ограничитель температуры; 14 — предохранитель системы управления; 15 — воздушный клапан; 16 — облицовка котла с теплоизоляцией; 17 — реле давления воды; 18 — нагревательные стержни; 19 — подающая линия котла

Электрический котел устроен довольно просто: он содержит теплообменник и блок управления и регулировки. Существуют доукомплектованные модели, которые снабжены расширительным баком, фильтром и насосом.

Для отопления частных домов применяются электрокотлы небольшой мощности: однофазные и трехфазные.

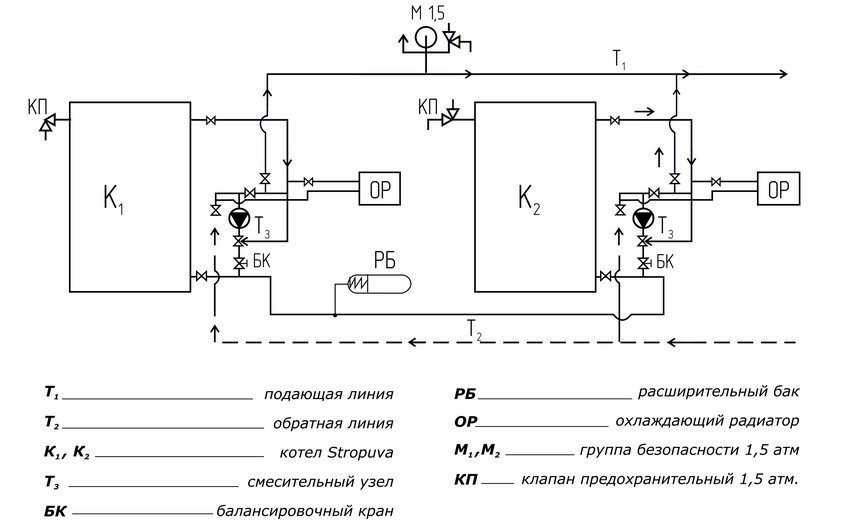

Схема каскадного подключения электрического котла

Однофазный электрический котел

Однофазным считается котел, работающий от сети 220 В. Подключить его не составит труда, поскольку все дома оснащены необходимым напряжением. Мощность устройства варьируется от 6 до 12 кВт. Целесообразно использовать такой котел для площади, не превышающей 100 м?. Особенности электрического котла для отопления дома (220 В):

работает по принципу водонагревательного прибора (бойлер, чайник);
для работы достаточно обычной сети (220В);
для его установки не нужно получать специальное разрешение.

Электрический котел для использования в частном доме

Трехфазный электрический котел

Трехфазный котел более мощный, чем однофазный, и подходит для установки на площади более 100 м?. Чтобы сеть могла выдержать нагрузку при эксплуатации котла, их производят трехфазными, то есть подключаются они к сети на 380 В. Особенности трехфазного котла:

мощный

Нужно брать во внимание отапливаемую площадь. На 10 м? требуется 1 кВт + 10-20% (для запаса); работает от трех фаз (380 В), необходимо увеличивать мощность подачи тока в доме; необходимо получение специального разрешения в энергосбыте на увеличение потребляемой мощности и установку котла;. номинальный ток, который должен быть в каждой из трех фаз, варьируется от 6,1 до 110 А

Этот показатель влияет на выбор автоматического выключателя, проводку, ее поперечное сечение (допустимые показатели указаны в таблице ниже). Правильный подбор необходимых элементов исключит возможность возгорания

номинальный ток, который должен быть в каждой из трех фаз, варьируется от 6,1 до 110 А. Этот показатель влияет на выбор автоматического выключателя, проводку, ее поперечное сечение (допустимые показатели указаны в таблице ниже). Правильный подбор необходимых элементов исключит возможность возгорания.

Таблица «Значения сечения кабеля и тока предохранительных автоматов»:

Мощность котла (до указанного значения)	Значение тока предохранительных автоматов, для однофазных котлов	Значение тока предохранительных автоматов, для трехфазных котлов	Сечение кабеля для однофазных котлов	Сечение кабеля для трехфазных котлов
4 кВт	25 А		4,0 мм?
6 кВт	32 А		6,0 мм?
10 кВт	50 А		10,0 мм?
12 кВт	63 А		16,0 мм?	2,5 мм?
16 кВт		32 А		4,0 мм?
22 кВт		40 А		6,0 мм?
27 кВт		50 А		10,0 мм?
30 кВт		63 А		16,0 мм?
45 кВт		80 А		25 мм?
60 кВт		125 А		35 мм?

Какой бы котел не устанавливался для дешевого отопления дома электричеством, в любом случае, необходимо предусмотреть резервный источник тепла.

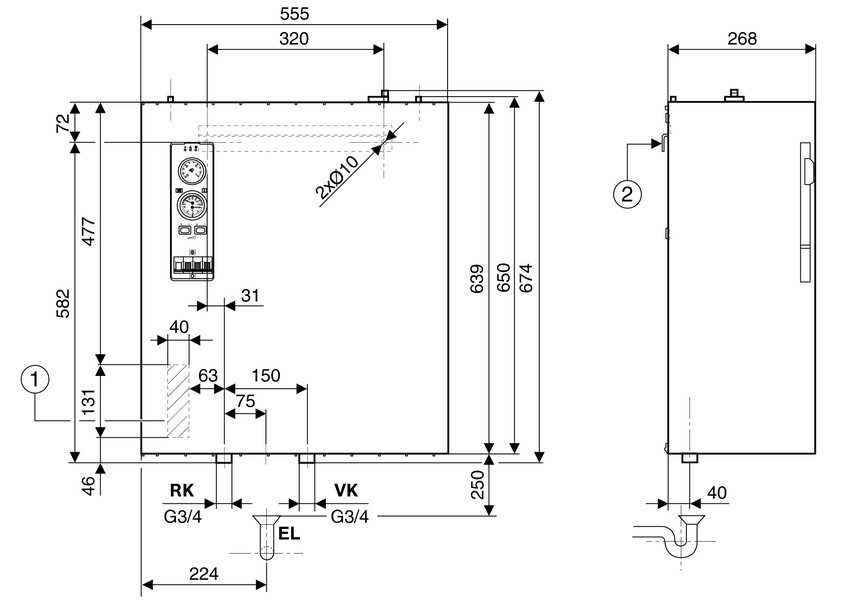

Монтажные размеры электрического котла Buderus Tronic 5000 Н

Важные особенности работы котла

Расчет котла по площади. Часто электроэнергия перерасходуется как раз из-за того, что производительность устройства была подсчитана неверно. Расчёт мощности обязан быть больше фактической потребности на 10-15%. Чрезмерный запас становится причиной того, что котёл перегревается, а в комнате зачастую выбивает пробки.
Сервис-обслуживание. Нельзя подключить GSM-модуль самому. Для подсоединения к электросети тоже нужно будет позвать мастера. Сервисный работник произведёт установку и датчика температуры воздуха. Периодически придётся настраивать датчик воды на горячее водоснабжение.

Инструкция по применению

. УЗО устанавливать необязательно, так как оно есть почти во всех моделях (если нет, подберите подходящий по силе тока и напряжению автомат).

Схема отопления с электрокотлом ZOTA в качестве нагревательного элемента.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.
