Выбор и установка эксцентрика для смесителя

Устанавливаем эксцентрики и смеситель

Воспользовавшись прилагаемой к изделию подробной инструкцией, можно легко разобраться, как установить эксцентрики для смесителя, это не трудно.В первую очередь льняную или фторопластовую нить следует аккуратно и максимально плотно намотать по ходу резьбы. Поверх нее нанести силиконовый герметик или масляную краску, допустимо воспользоваться пастой, предназначенной для резьбовых соединений. Однако действие это желательно, но не обязательно.

Эксцентрики нужно поначалу устанавливать вручную, внимательно наблюдая за тем, чтобы не было перекоса. Только убедившись, что выполняемое соединение прошло качественно, можно воспользоваться гаечным или разводным ключом для окончательного затягивания. Эксцентрики должны стоять ровно и без перекоса, а их положение – обеспечивать удобное соединение с гайками смесителя. Лучше всего проверить горизонтальность при помощи уровня. Идущие в комплекте декоративные экраны прикручиваются вручную.

Часто в комплекте с приобретаемым сантехническим изделием идут паронитовые, силиконовые или обычные резиновые прокладки. Используя первый тип, перед использованием рекомендуется подержать их несколько минут в холодной воде. В начале следует “наживить” смеситель, аккуратно прикручивая гайки вручную. Убедившись в отсутствии перекоса и хорошем прохождении резьбы, разводным ключом нужно затянуть гайки до конца.

Установка смесителя на бортик ванны

Моделей смесителей, предназначенных для монтажа непосредственно на ванну, довольно много. Однако возможность их установки в каждом конкретном случае ограничивается числом отверстий в бортике. Впрочем, для акриловой ванны подойдёт практически любая модель, поскольку просверлить её коронкой не составит труда. В качестве примера — установка смесителя на четыре отверстия.

Просверлите в бортике отверстия, соблюдая рекомендованное производителем расстояние, после чего аккуратно их зачистите.
В одном из крайних отверстий — на ваше усмотрение — закрепите гнездо для лейки, подложив с обеих сторон прокладки.
В среднее из трёх свободных отверстий, с нижней стороны бортика вставьте корпус смесителя и прикрутите к нему излив, не забывая о прокладках; зафиксируйте конструкцию крепёжной гайкой.
Аналогично установите в оставшиеся отверстия краны горячей и холодной воды, а затем с помощью входящей в комплект гибкой подводки подключите их к смесителю.
Длинными шлангами подсоедините оба крана к соответствующим системам водоснабжения.
Подключите к смесителю душ и аккуратно, стараясь не перегнуть подводку, поставьте ванну на место.

рмнт.ру, Игорь Максимов

Подготовка к монтажу

Для монтажа смесителя нужно приобрести устройство в полной комплектации. Набор включает: корпус, излив, эксцентрики, душевой шланг и лейку, крепежи, уплотнители

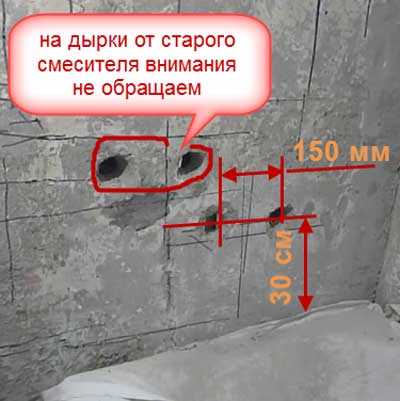

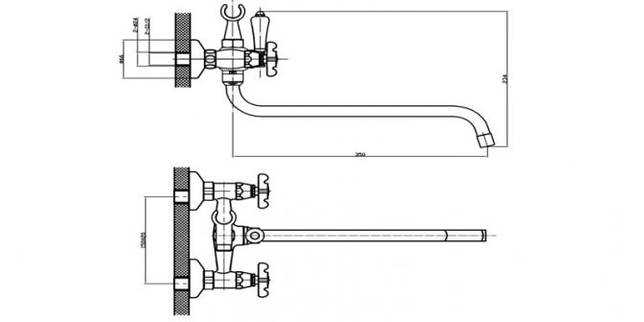

Главное, на что нужно обратить внимание при выборе прибора — это расстояние между центрами штуцеров для присоединения патрубков подвода воды. ГОСТ 25809-96 предусматривает расстояние 100 и 150 мм

Водопроводные трубы выведены не всегда идеально, поэтому в комплекте к смесителю прилагаются эксцентрики, с их помощью можно подкорректировать расстояние на 1-2 см.

Корректировка межосевого расстояния с помощью эксцентриков.

Из инструментов для монтажа понадобится только разводной гаечный ключ. А для гидроизоляции соединений нужна ФУМ лента, сантехнический лен или нить.

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Сфера применения
Материалы и комплектация
Правила установки

Сфера применения

Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков.

Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Установка эксцентриков

Замена установленного смесителя, как и все подобные операции, первым дело начинается с отключения воды, иначе ремонтные работы придется выполнять не только у себя, но и у соседей снизу.

Затем нужно открутить смеситель от эксцентрика, после чего можно выкрутить и сам установленный фитинг. Обычно вследствие длительной эксплуатации и контакта с хлорированной водой его материал становится хрупким, а резьба «прикипает»

Если старую деталь все равно никак не удается выкрутить, можно слегка подогреть ее спичкой или зажигалкой.

После этого на тот конец удлинителя, который будет подключаться к водопроводу, нужно намотать герметизирующий слой льна или сантехнической ленты. Затем можно вкрутить детали в выводы и отрегулировать нужное расстояние между выводами эксцентриков. Вначале оно проверяется линейкой, после этого обязательно нужно приложить сам смеситель к выводам установленных фитингов и проверить совпадение осей и размеров крепления. Только потом можно выполнять финальные операции.

После этого устанавливаются отражатели. И, наконец, выполняется подключение смесителя, который теперь можно зажать ключом.

Дополнительно загерметизировать этот узел можно с помощью силиконового или любого другого пастообразного герметика. В крайнем случае возможно применение масляной краски.

Демонтаж и установка сантехнической арматуры

Для инсталляции сантехнического оборудования потребуются набор гаечных ключей, лента типа ФУМ или пакля. Установка эксцентриков для смесителя осуществляется в следующем порядка:

На наружную резьбу наворачивается уплотнительный материал.

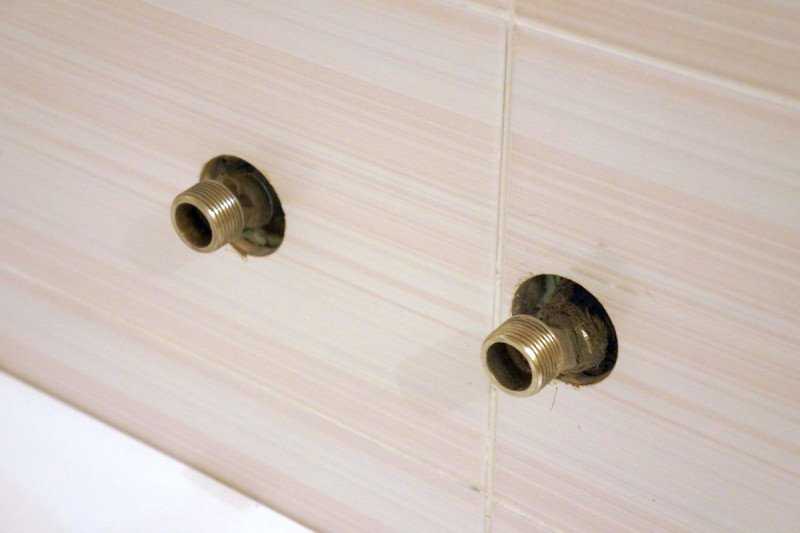

Эксцентрики вкручиваются в штуцера водопроводной системы и затягивается.
Положение свободного патрубка выставляется так, чтобы они совпадали с присоединительными поверхностями смесителя.
Сантехнический прибор при помощи накидных гаек крепится к трубопроводам.

Эксцентрик для смесителя короткий купить можно без особых проблем позволяет быстро выполнить данную операцию. Такая работа под силу любому мужчине, который имеет минимальный навык обращения с инструментом. Установка смесителя при помощи эксцентриков занимает не более получаса. При этом следует учитывать конструктивные особенности устройств.

При монтаже смесителя с патрубками потребуется соответствующий переходник. Эксцентрик с внутренней резьбой для смесителя купить нужно заранее, чтобы не затягивать выполнение работ. Подобные устройства допускают использование уплотнительных прокладок вместо ленты. Надежная установка смесителя при помощи такого элемента исключит возникновение течей из системы водоснабжения.

Демонтаж

Замена эксцентрика в ванной комнате начинается с демонтажа устаревшего или пришедшего в непригодность оборудования. Выполнение работы в данной последовательности позволит корректно подобрать новое устройство с учетом всех особенностей подвода труб и пожеланий заказчика.

Как выкрутить эксцентрик? Работу рекомендуется выполнять в следующей последовательности:

перекрытие водоснабжения. Если предварительно не перекрыть поступление воды в смеситель, то выполнение замены эксцентриков приведет к затоплению ванной комнаты и соседей, проживающих на нижних этажах;
отсоединение от смесителя душевого шланга;
демонтаж смесителя. Для выполнения этой работы необходимо при помощи разводного или гаечного ключа соответствующего размера ослабить гайки крепления устройства;

Демонтаж смесителя в ванной комнате

снятие отражателя — специального декоративного устройства, закрывающего место соединения труб и смесителя. Отражатель устанавливается путем навинчивания на эксцентрик. Поэтому для его демонтажа достаточно откручивания устройства;
демонтаж (выкручивание при помощи гаечного ключа) эксцентриков.

Выкручивание устройства из трубы

Откручивать эксцентрики от труб требуется предельно аккуратно, чтобы не повредить резьбу на трубах.

После выполнения работ по снятию эксцентриков необходимо произвести очистку стен, труб и иных комплектующих от скоплений грязи, ржавчины и иных видов загрязнителей.

Что нужно знать, прежде чем браться за монтаж смесителя в ванной?

Практически, все смесители имеют присоединительный размер 1/2 дюйма и расстояние между осями трубок 150 мм плюс-минус 15 мм (см. схему ниже). Эти размеры следует учесть при монтаже трубопровода, и обязательно вымерять данные расстояния у смесителя, купленного заранее.

Если смеситель поворотный, то выбираем место для монтажа смесителя ещё и с учётом поворота:

Высота смесителя от чистового пола 120 см.

Впрочем, место для смесителя над ванной определить можно так: временно ставим ванну на то место, где она должна стоять. После чего проводим ровно по центру ванны линию на стене вертикально вверх, выбираем нужную высоту, как правило, не больше 30 см. Сверлим два отверстия с межцентровым расстоянием 150 мм:

Отверстия нужны, если нужно подвести к смесителю трубы горячей и холодной воды из помещения, находящегося за стеной (перегородкой), такая планировка в большинстве квартир, где стеной разделены ванная и туалет. Обычно стояки находятся в туалете, а в ванную уже оттуда заводятся трубки. Если у вас всё в одном помещении (скажем, старая квартира с совмещённым санузлом или частный дом, где санузел тоже совмещённый по какой-нибудь причине), тогда, скорей всего, сверлить стену насквозь не нужно. Это я намекаю на то, чтобы вы исходили из своей ситуации, а не слепо копировали бы. Но поскольку эта статья только про монтаж смесителя в ванной, то я не стану здесь рассказывать, как смонтировать водопровод из разных труб, а продолжу по теме статьи.

В комплекте со смесителем идут прокладки, втулки-эксцентрики и декоративные чашки:

Выбор уплотнителя для резьбы

Подмотка нужна только для эксцентриков.

Качество монтажа смесителя зависит от того, насколько надежно будут гидроизолированы резьбовые соединения. Для этой цели используют:

Сантехнический лен.
Сантехническую нить.
Ленту ФУМ.

Лен — проверенный временем материал. Несмотря на появление множества других способов гидроизоляции, он все также популярен среди профессиональных сантехников и любителей. Качество уплотнения на высоком уровне. Правильная льняная намотка не съезжает при вкручивании и не режется резьбой. Экстерниковую втулку с обмоткой изо льна можно регулировать в пространстве, но не более чем на ¼ оборота.

Для обмотки резьбы лен скручивают в косичку. Затем плотно наматывают в один слой, таким образом, чтобы скрыть резьбу. Хвостик нити необходимо зажать первым витком. Направление обмотки должно быть противоположным направлению, по которому деталь будет вкручиваться. Тогда лен останется на месте при соединении резьбовой пары.

Единственный минус льна — он недостаточно скользкий. С ним обязательно нужно использовать специальные сантехнические смазки (пасты). Они препятствуют разрезанию волокон при вкручивании и позволяют льну плотно сминаться по резьбе, делая соединение максимально надежным. Кроме этого защищает лен от разрушения под воздействием влаги.

Сантехническая нить — менее распространенный материал для гидроизоляции резьбовых пар, так как довольно дорогой и имеет особенности по использованию. Нить наматывают не по резьбе, а крестообразно. Хвостик также зажимают первым витком. Материал надежен и удобен в эксплуатации, идеально подходит для маленького объема работ. Позволяет крутить соединение в обратную сторону до полуоборота.

ФУМ лента — популярный среди любителей и профессионалов материал, так как ее очень легко использовать и фиксировать на резьбе. Ленту наматывают в несколько слоев — от 3 до 10 в зависимости от диаметра резьбовой пары, плотности соединения без обмотки и толщины самой ленты. Обмотку следует делать от основания резьбы к краю. Ленту наматывают по ходу резьбы, слегка натягивая. Конец необходимо отрезать, а не оторвать. ФУМ лента достаточно гладкая, поэтому использования дополнительной смазки не требует.

Технологические особенности процедуры

Установка эксцентриков для смесителя является важным составляющим этапом его монтажа. Процесс подразделяется на две последовательные операции:

непосредственно крепление конструкций;
подсоединение крана.

Прежде, чем приступать к осуществлению работ, связанных с монтажом, следует обязательно позаботиться о том, чтобы доступ к воде был перекрыт. Это поможет предотвратить возможность непреднамеренного затопления соседей.

Во-первых, внимательно полностью соберите конструкцию, не используя при этом уплотнитель. Процедура необходима, чтобы удостовериться: у готового изделия не будет перекосов, а все смонтированные соединения беспрепятственно соединятся друг с другом. В ситуации, когда вам попались чересчур короткие эксцентрики, их можно заменить иными аналогами либо же приобрести экраны, предназначенные для конструкций.

Подключение крана через эксцентрики

Любое приспособление состоит из двух частей – более широкой и узкой составляющей

В процессе монтажа, после того как вам удалось аккуратно открутить старый эксцентрик на смесителе, обязательно следует осторожно обмотать короткую резьбу льном

Заменить такие нити можно изделием из фторопласта – это может быть лента. В любом случае, наматывать средство нужно так, чтобы оно ни в коем случае не могло прокручиваться вокруг основания.

На нити наносится специальная паста, предназначенная для использования в случае работы с резьбовыми соединениями. Подойдет и герметик, изготовленный на основе из силикона. Если ни первого, ни второго средства нет, подойдет и масляная краска. В крайнем случае, оставьте смеситель необработанным – по большому счету, ничего произойти не должно.

Особенности эксцентриков

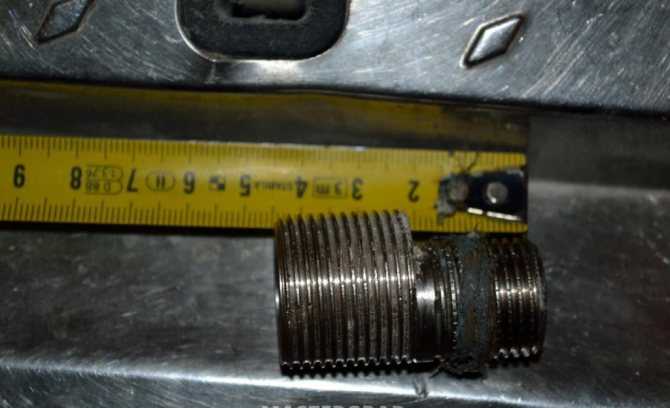

Эксцентрик для смесителя

Эксцентрик для смесителя по конструкции представляет собой трубку с резьбой по обоим концам и со сдвинутой средней частью. Подгонка размеров между соединениями осуществляется благодаря такому своеобразному переходу. Название «эксцентрик» состоит из двух слов: «экс» (вне) и «центр», расшифровывается как «вне центра». Деталь имеет две разные диаметром резьбы по краям: широкую и узкую. Их размер составляет 15мм и 20 мм. Стандартное расстояние между осями входных отверстий водопроводных труб 150 мм.

Существует несколько разновидностей переходников: короткие, удлиненные и длинные:

Переходники с маленьким плечом – стандартные конструкции 3-4 см, в основном идут в комплекте со смесителем. Дополнительно к эксцентрикам предусмотрены отражатели – декоративные накладки, скрывающие соединения водопроводной фурнитуры. С помощью таких переходников, можно скорректировать расстояние до 8 см.
Изделия с увеличенным плечом – устанавливают, когда трубы или другие преграды мешают монтажу смесителя, и позволяют вывести кран от стены на нужное расстояние.
Конструкции с большим расстоянием плеча – используют при значительной разнице между расстояниями вывода водопроводных труб и патрубками смесителя.

Длина плеча эксцентрика является важной характеристикой. Она указывает на возможность увеличения расстояния между точками монтажа узлов соединения

В продаже имеются изделия с размерами 40 мм, 60 мм и 80 мм. Встречаются соответствующие маркировки: М8, М10 и М12.

Чаще всего применяют изделия из латуни, бронзы и нержавейки. По отзывам потребителей, большим спросом пользуются бюджетные металлические или латунные варианты, имеющие хромированное покрытие. Предпочтительнее переходники из латуни, т.к. на резьбовых соединениях не образуется ржавчина.

Недостатком недорогих изделий является хрупкость при откручивании с водопроводных труб.

Удлинители из порошковой прессованной латуни даже при незначительном затягивании часто лопаются и имеют единственное положительное качество – низкая цена. Хорошие латунные переходники должны быть цельнолитыми.

Высокое качество эксцентриков гарантируют известные фирмы:

Remer – удлинители производства итальянской компании. Отличаются отменным качеством, но имеют высокую стоимость: от 400 до 600 рублей, в зависимости от расстояния плеча.
Timo – переходники идут в комплектации с декоративными накладками. Цена от 600 рублей.
Grohe – изделия производства Германии, изготавливаются из латуни, имеют хромированное покрытие. Переходник высокого качества, цена 2500 рублей.

Поставляемые со смесителями переходники при монтаже в основном не подходят по типоразмеру или качеству. Поэтому покупка смесителя подразумевает и дополнительное приобретение эксцентриков.

Крепление держателя для душевой лейки

Каким способом крепить держатель на стену, зависит от того, из какого материала она сделана. Если это бетон, то потребуются дюбели и шурупы. Этапы установки:

Разметить расположение крепежей на стене. Для этого подойдет карандаш или маркер. Держатель нужно приставить к месту установки на нужной высоте и сделать отметки через отверстия для крепежей. Чтобы сверло не скользило по поверхности кафеля, нужно слегка повредить гладкое покрытие плитки при помощи самореза или победитового сверла. Его следует поставить в центр отметки и подбить молотком.
Просверлить отверстия и вставить в них дюбели.
Закрепить держатель для лейки саморезами.

Установить держатель в стену из гипсокартона, облицованную кафелем, сложнее — нужно знать расположение стоечного профиля или смонтировать его заранее, на этапе сооружения перегородки. Только в этом случае гарантируется надежность фиксации держателя. Первые два этапа установки в гипсокартон аналогичны креплению на бетонную стену. Просверлить нужно только плитку и слой клея. Держатель в этом случае крепится на саморезы по металлу с мелкой резьбой.

На этом самостоятельная сборка и установка крана в ванной завершена. Остается повернуть вентиль подачи воды, и использовать прибор по назначению. Если все работы выполнены правильно, то кран не будет протекать долгое время.

Установка эксцентриковой стяжки

Соблюдение установочных размеров – основное условие, выполнение которого гарантирует правильность установки и совпадение всех элементов стяжки. Установочные размеры одинаковы для любого вида стяжки. Они обобщены в таблице.

Назначение паза	Размер	Где выполняется	Чем выполняется
Диаметр	Глубина
под эксцентрик	15 (12) мм	12,5 мм	На поверхности скрепляемой детали	фрезером Форстнера и ограничителем глубины
под винт	8 (6) мм	Определяется длиной штока: 24, 34 или 41 мм	С торцевой части скрепляемой детали, перпендикулярно отверстию под эксцентрик, центр отверстия на расстоянии 8 мм от кромки детали	дрелью со сверлом 8 мм
под основание винта	5 мм	11 мм	на поверхности второй детали	дрелью со сверлом 5 мм
под втулку (футорку)	10 мм	11 мм	на поверхности второй детали	дрелью со сверлом 10 мм

Установка эксцентриковой стяжки включает три основных этапа:

Разметка пазов под элементы стяжки.
Присадка отверстий на соединяемых элементах.
Установка минификсов — монтаж эксцентриковой стяжки.

Стадия установки минификсов была подробно рассмотрена ранее

Соединяя элементы стяжки, следует уделить внимание тому, как расположен шток. Если он основательно завинчен – не будет возможности повернуть эксцентрик до конца, в таком случае детали как следует не закрепятся

Если шток не докрутить, то это также негативно влияет на качество соединения.

На описании порядка действий по разметке и присадке пазов остановимся более подробно.

Как установить эксцентрики для смесителя в ванной

Чтобы разобраться в данном процессе, необходимо выполнять все работы по этапам

Прежде всего, нужно обратить внимание на корректность соотношения резьбы эксцентрика, крана и труб. Только после этого можно приступать к процессу закручивания, которое осуществляется с помощью гаечного или разводного ключа

При этом особое внимание нужно уделить уплотнительной намотке. Она не должна вращаться по резьбе, в противном случае будет нарушена функциональность и герметичность всей конструкции. Если Вы заметили прокручивание льна или фум-ленты, необходимо провести демонтаж и осуществить повторную, более плотную обмотку.

При монтаже эксцентриков нужно обеспечить максимально удобное их расположение для прикручивания гайек корпуса смесителя

Также стоит уделить внимание уровню их расположения, что будет гарантировать ровность установки без перекосов. После всего этого можно заняться обустройством декоративных отражателей смесителя

Дополнительные приспособления

Необходимо отметить, что у некоторых производителей сантехнического оборудования вместе с комплектом смесителя и эксцентриков идет набор специальных прокладок. В таком случае нет необходимости использовать дополнительные уплотнители

Важно! Если прокладки выполнены с паронита, то их перед установкой рекомендовано ненадолго поместить в холодную воду. Когда речь идет о резиновых или силиконовых моделях, то подобная подготовка не требуется

Рекомендации и советы мастеру

Прежде чем приступить к монтажу смесителя, необходимо распаковать и составить комплект в единое целое. Это позволит убедиться в отсутствии фабричных дефектов;

Довольно часто эксцентрики, которые идут в комплекте, могут не подходить по размеру. В силу этого для корректной установки придется покупать другие;

При обмотке резьбы уплотнителем накрутку следует проводить только по направлению резьбовых витков;

Эксцентрик нужно наживить вручную, чтобы убедиться в том, то он точно сел на резьбу. Только после этого проводят поджим ключом;

Установка должна быть продуманной, чтобы обеспечить комфортное навинчивание гаек самого смесителя

Особое внимание уделяют точности и уровню монтажа, что позволит избежать перекоса

Заключение

В итоге, нужно сказать, что эксцентрик – это уникальный соединительный элемент, который используется при монтаже смесителей и других сантехнических приборов в ванной комнате. Как правило, использование таких элементов при установке предусмотрено самим изготовителем оборудования. При необходимости можно подобрать данные элементы по длине и диаметру.

Выше указано, как установить эксцентрики для смесителя в ванной своими руками. Наши рекомендации и советы по монтажу позволят создать действительно надежные системы с длительным эксплуатационным периодом.

Источник

Разновидности

Существуют различные типы элементов, в первую очередь они различаются по используемым при производстве материалам. Достаточное распространение получил бюджетный эксцентрик для смесителей, изготовленный из металла или латуни и имеющий хромированное покрытие. Латунные изделия, несмотря на менее привлекательный внешний вид, более предпочтительны, так как на них не образуется ржавчина в резьбовых соединениях. Среди недостатков недорогих эксцентриков стоит отметить высокую вероятность отламывания при откручивании с водопроводных труб. Это приводит к дополнительным тратам и усложняет ход работ.

Оптимальным вариантом является латунный цельнолитый эксцентрик. Смеситель для ванной с низкой стоимостью часто комплектуется изделиями желтого оттенка, которые производятся из прессованного порошкового материала. Они часто лопаются при затягивании, отличаются высокой хрупкостью и имеют единственное преимущество – низкую стоимость.

Во время эксплуатации крана даже при незначительном давлении он может отломиться от стены из-за использования изделий из порошковой латуни.

Виды эксцентриков для смесителя
