Расчетные значения расхода теплоносителя
Характер использования ТЭ на ГВС в течение суток непостоянен. Сутки можно разделить на 3 характерных периода водопотребления:
Дневной — с 8 до 18 ч.;
Вечерний — с 19 до 23 ч.;
Ночной — с 24 до 6 ч.
Промежутки времени между выделенными характерными периодами теплопотребления отличаются переходными значениями теплопотребления.
Тепловой поток к местной системе ГВС жилого здания в течение суток складывается из теплового потока на собственно ГВС, на тепловые потери в системе ГВС и затраты теплоты на отопление ванных комнат:
Дневной период — Q h =Q hm +Q ht ; (5)
Эксплуатация системы водяного отопления – комплекс обязательных мероприятий, необходимых для эффективной, безопасной работы оборудования и трубопроводов отопления. Существуют различные версии инструкций по обслуживанию, контролю и профилактике отопления – но они больше всего ориентированы на устаревшие конфигурации комплекса обогрева с элеваторными узлами, стальными трубами и задвижками.
Материал нашей публикации дает обзор алгоритма эксплуатации индивидуальных систем отопления частных домов, централизованного поквартирного обогрева помещений.
Котельная и система вентиляции
В техническое обслуживание системы отопления входит:
в случае покрытия ржавчиной или же закипания вентилей и кранов, необходима частичная разборка и обработка деталей железной щеткой от всевозможных наслоений
Помимо этого, необходимо произвести замену сальников и всевозможных уплотнителей, перепаковать резьбовые соединения;
производится разбор циркуляционного насоса с целью чистки, либо замены фильтров грубой и тонкой очистки;
также стоит обратить внимание на работоспособность монометров, спиротопов и другие приборы;
если используется жидкое топливо или газовое, нужно проверить оборудование на предмет утечки;
проверка дымохода;
в электрическом котельном оборудовании раз в два-три года необходимо проводить чистку нагревательных элементов от накипи, а также выполнять щуп, фиксирующий температуру.. Система вентиляции требует особого внимания. В случае если воздух заходит в помещение с улицы, то нужно проверить систему нагнетания воздуха – электродвигатель и вентиляционные шахты
Также не редки случаи заселения вентиляционного входа животными и птицами
В случае если воздух заходит в помещение с улицы, то нужно проверить систему нагнетания воздуха – электродвигатель и вентиляционные шахты. Также не редки случаи заселения вентиляционного входа животными и птицами
Система вентиляции требует особого внимания. В случае если воздух заходит в помещение с улицы, то нужно проверить систему нагнетания воздуха – электродвигатель и вентиляционные шахты. Также не редки случаи заселения вентиляционного входа животными и птицами.

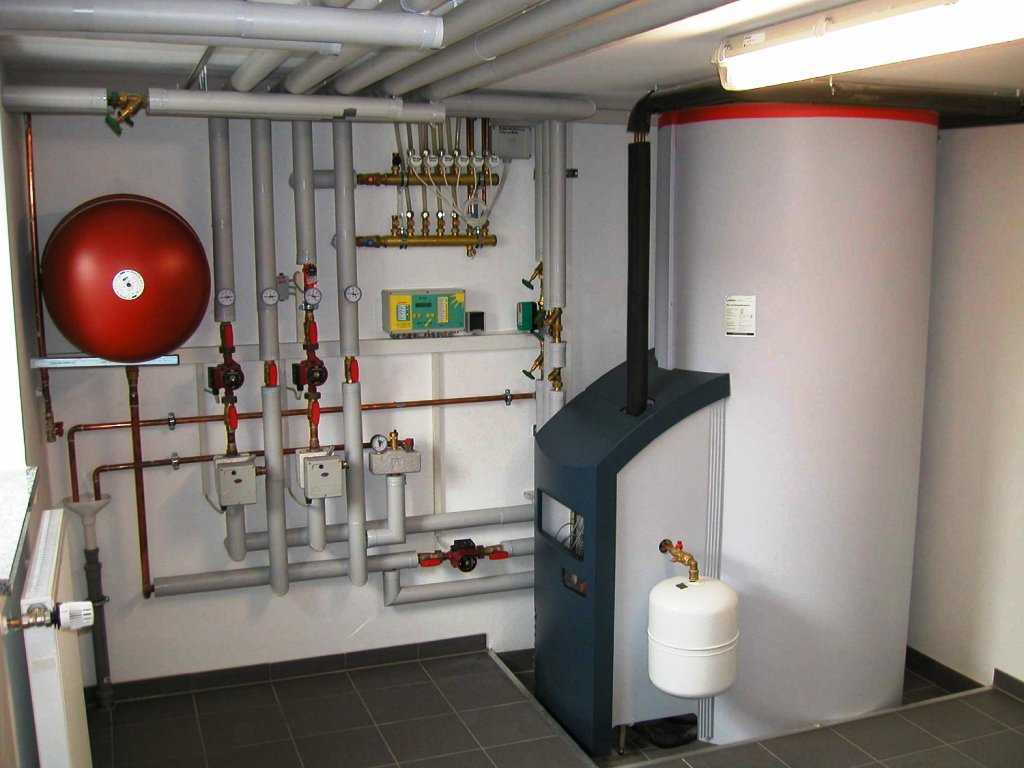

Котельная
Эксплуатации котлов и котельного оборудования
Для регистрации котельной эксплуатирующая организация должна оформить карту учета объекта по установленной форме. Карта учета подписывается руководителем организации и заверяется ее печатью. При введении в эксплуатацию новой котельной она должна быть зарегистрирована в государственном реестре не позднее 20 дней с даты начала эксплуатации. Зарегистрированные котельные перерегистрируются не реже одного раза в пять лет. Свидетельство о регистрации в комплекте с картой учета хранится в эксплуатирующей организации и предъявляется по требованию.
По «Правилам безопасности при эксплуатации котлов и котельного оборудования» деятельность организаций по проектированию, строительству, эксплуатации, обслуживанию, наладке работы котельных, подготовке кадров должна осуществляться на основании лицензий, выданных органами организации страны. Разработка и внедрение нового котельного оборудования также должны согласовываться с органами организации страны.
К работе в котельной должен допускаться персонал, обученный и сдавший экзамены на знание правил техники безопасности при эксплуатации отопительной системы, технологии выполнения работ в котельной, умеющий пользоваться средствами индивидуальной защиты (противогазами и спасательными поясами) и знающий способы оказания первой (доврачебной) помощи.
Прием экзаменов проводится экзаменационной комиссией с участием представителей органов Госгортехнадзора России. Результаты экзамена оформляются протоколом. Лица, не сдавшие экзамен, проходят повторное обучение. Лица, допустившие нарушения правил безопасности и инструкций по технике безопасности, должны проходить внеочередную проверку знаний.
В каждой котельной должны быть вывешены на видных местах:
— схема трубопроводов котельной с нанесением всех задвижек, кранов и вентилей, снабженная указаниями о пользовании этой арматурой;
— правила для истопников и кочегаров котельных;
— таблица температур воды в котлах при различных температурах наружного воздуха;
— суточный график расхода топлива в зависимости от температуры наружного воздуха;
— график работы истопников и кочегаров;
— номера телефонов аварийной бригады, дежурного слесаря, скорой медицинской помощи, пожарной охраны, руководителя инженерно-технической службы гостиницы;
— правила внутреннего распорядка.
Персонал, обслуживающий систему отопления гостиницы, должен знать схему и внутреннее устройство всего оборудования системы, правила и нормы ее технической эксплуатации, пути устранения технических неполадок, способы регулирования температуры.
Техническая эксплуатация системы центрального водяного отопления в гостиницах направлена на обеспечение эффективной и бесперебойной работы системы и носит плановый характер. Для достижения безотказной работы системы отопления ее необходимо эксплуатировать в строгом соответствии с «Правилами и нормами технической эксплуатации жилых и общественных зданий». В данных правилах предусматривается проведение системы планово-предупредительного ремонта, включающей в себя: технические осмотры, уход, текущий и капитальный ремонты, выполнение норм и правил технической эксплуатации здания котельной, теплового и другого оборудования, трубопроводов, приборов и т.д.
Осмотр всей системы отопления проводит специальная комиссия не реже двух раз в год: весной и осенью. Котельную установку обследует инспектор котлонадзора один раз в год. Ежемесячно слесарь по ремонту оборудования осматривает устройства, расположенные на чердаках и в подвалах, еженедельно — котлы и котельное оборудование, а аварийные участки — один раз в два дня. Срочные ремонты отопительной системы, зарегистрированные в журнале заявок, выполняет слесарь, а в случае серьезных аварий работу по их ликвидации ведет спецбригада. По окончании монтажа или капитального ремонта центральной системы водяного отопления производится ее приемка в эксплуатацию. Для этого осуществляются гидравлическое и тепловое испытания системы отопления.
Пуск, профилактика, испытания системы отопления
Пуск системы отопления имеет свои особенности для квартир с централизованными сетями и автономными комплексами. Опрессовка систем центрального отопления проводится теплоснабжающими организациями обычно после завершения отопительного сезона. О проведении мероприятий жильцы оповещаются объявлением.
После проведения всех технических мероприятий жильцам следует провести визуальный осмотр компонентов системы – трубопроводов, радиаторов, арматуры, уплотнений на предмет образования утечек, запотевания и тому подобное. Любое проявление воды сигнализирует о будущей возможной утечке. Поэтому в целях безопасности ненадежный элемент лучше заменить.
В случае наличия технической возможности владелец квартиры может самостоятельно снять и промыть батареи отопления. При пуске системы многие рекомендуют не включать сразу радиатор, а направить теплоноситель помимо него – по байпасу, если таковой имеется. Слишком раннее включение батареи может повлечь излишнее загрязнение ее внутренней поверхности – при пуске сетей из магистралей во внутридомовые сети попадает большое количество песка, ржавчины, грязи.
Пуск автономной системы отопления следует производить при положительной температуре в помещениях. Что касается промывки систем отопления, то здесь возможны разные ситуации. Общепринятое правило гласит о необходимости ежегодной промывки системы после окончания отопительного сезона.
Производить ежегодную промывку , выполненных из неподверженных коррозии материалов – полимеров, меди, алюминия – не всегда целесообразно. Загрязнение систем закрытого типа минимально за счет отсутствия продуктов разложения материалов и редкого пополнения объема теплоносителя. При подобных конфигурациях комплекса отопления промывку следует проводить по мере снижения эффективности работы радиаторов – это сигнализирует об образовании отложений.
Ежегодная промывка – дело каждого владельца частного дома. Следует сказать, что промывка системы всегда влияет на ее эффективность только положительно. Промывка оборудования производится обычно через подключение к сети холодного водоснабжения – до полного осветления воды. Промывка обязательна после проведения ремонта отдельных элементов. В случае серьезных загрязнений производят операции по глубокой отопительного оборудования.
После окончания промывки систему рекомендуется заполнить теплоносителем – это значительно снижает скорость коррозии. Заполнение отопления деаэрированной, химочищенной водой или конденсатом в бытовых условиях затруднительно – поэтому систему чаще всего заполняют обычной водой.
Теплоснабжающие организации проводят проверку сетей на плотность и прочность самостоятельно, независимо от владельцев квартир. Давление опрессовки при этом варьируется от 6 до 10 кгс/см 2 . Поднимать давление до подобных величин в несколько нерационально.
Рабочее давление в автономных комплексах никогда не превышает предел срабатывания предохранительного клапана – 3,0 кгс/см 2 . Превышение этого значения вызовет срабатывание устройства, а повышение до 6 – 10 кгс/см 2 чаще всего влечет повреждение материалов герметизации соединений, а то и других компонентов сети – труб, радиаторов.
Поэтому гидравлическое испытание рекомендуется проводить со снятым ПК, давление испытания не более 1,5Р раб = 4,5 кгс/см 2 . Указанной величины давления достаточно для обнаружения критических утечек, но оно безопасно для конструктивных элементов системы. Набирать опрессовочное давление следует плавно, при достижении нужной величины выдерживается временной интервал в 10 минут. После этого проводится визуальный осмотр системы. При обнаружении утечек они устраняются и проверка на герметичность производится снова.
Ежегодная опрессовка автономной системы выявляет обычно утечки в соединениях, негерметичность резиновых, синтетических и иных уплотнений. При проведении промывок и проверок на плотность отопительный котел следует отсечь арматурой – операции с ним проводятся отдельно.
Эксплуатация системы отопления подразумевает под собой выполнение ряда обязательных действий со стороны владельца жилья. Добросовестное и качественное, своевременное их исполнение повышают эффективность работы оборудования (при этом экономится топливо), продлевает срок службы котла, отопительных приборов, трубопроводов, других элементов.
5.Система горячего водоснабжения
Системы горячего
водоснабжения бывают централизованными
и местными. Горячее водоснабжение
заключается в приготовлении горячей
воды в специальных водонагревателях,
которые устанавливаются в котельных
либо в теплопунктах.
Горячее водоснабжение
осуществляется по открытой и закрытой
схемам.
При открытой
системе на нужды горячего водоснабжения
забирается вода из подающей или обратной
магистрали тепловой сети. В часы
максимального водопотребления горячая
вода забирается только из обратного
трубопровода, а в часы минимального
водопотребления только из подающего,
чтобы компенсировать остывание воды в
часы минимального водопотребления и,
таким образом, обеспечить ее нормальную
температуру. Поддержание нормативной
температуры воды в системе горячего
водоснабжения осуществляется посредством
регулирования количества воды, поступающей
из подающего магистрального трубопровода.
Для этого в теплопункте устанавливается
жидкостный терморегулятор (ТРЖ). По
отношению к системе отопления горячее
водоснабжение может осуществляться по
параллельной и последовательной схеме.
При параллельной схеме присоединения
горячая вода из наружной теплосети на
теплопункте может разделяться на два
потока. Один подается в систему горячего
водоснабжения, другой — на нужды отопления.
При последовательной схеме вода на
нужды горячего водоснабжения забирается
из обратной магистрали системы отопления.
В Санкт-Петербурге
применяются, как правило, открытые
системы.
При закрытой
системе горячего водоснабжения горячая
вода получается нагревом холодной
водопроводной воды в скоростных и
емкостных водонагревателях (бойлерах).
Максимальная
температура горячей воды в открытых
системах горячего водоснабжения должна
быть не выше 75 ° C
и не ниже 60 ° C,
а в закрытых — 50-60 ° C.
Системы горячего
водоснабжения бывают с верхней или с
нижней разводкой, тупиковые и
циркуляционные. Недостатком тупиковых
систем является то, что при верхней
разводке вода может остывать при
отсутствии водозабора, а при нижней
разводке обеспечивается недостаточный
напор. При циркуляционной системе
прокладывают два стояка, один из которых
водоразборный, а другой циркуляционный.
Водоподогреватели
и системы горячего водоснабжения
необходимо не реже одного раза в год
проверять на плотность и подвергать
гидравлическим испытаниям на давление
0,75 – 1 МПа (7,5- 1,0 кгс/см 2).
Отключение систем
горячего водоснабжения для ремонта
должно проводится на срок не более двух
недель.
Два раза в месяц
для проверки работоспособности запорной
и регулирующей арматуры системы горячего
водоснабжения необходимо медленно
открывать и закрывать все задвижки и
вентили. Раз в месяц необходимо проводить
проверку действия автоматических
терморегуляторов (ТРЖ) и регуляторов
давления.
В процессе
эксплуатации необходимо следить за
отсутствием течей в стояках и подводках
к водоразборной арматуре и устранять
причины, вызвавшие неисправности и
утечку воды.
Контрольные вопросы
Зависимая и
независимая схемы систем теплоснабжения
зданий.
Устройство и
назначение элеватора.
Порядок расчета
площади поверхности отопительных
приборов при однотрубной и двухтрубной
системах отопления зданий.
Характеристика
отопительных приборов.
Состав работ по
технической эксплуатации систем
отопления.
Открытая и закрытая
схемы систем горячего водоснабжения.
СНиП 2.04.05 – 91
Отопление, вентиляция и кондиционирование.
Правила и нормы
технической эксплуатации жилищного
фонда. Под ред. Н.М. Вавуло – М.
Воениздат,1998.
В.М. Свистунов,
Н.К. Пушняков. Отопление, вентиляция и
кондиционирование воздуха. Учебник
для вузов. – СПб: Политехника, 2001.
Инженерные системы,
оборудование зданий и сооружений:
Учебник /Е.Н. Бухаркин, В.М. Овсяников,
К.С. Орлов и др. под ред. Ю.П. Соснина. —
М.: Высшая школа, 2001.
Журналы и бланки
БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияКанатные дороги, фуникулерыКладбищаЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовАрхивыАттракционы
Книги
Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства «Комсомольская правда»Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература
Примерный план по обслуживанию отопления
Для того чтобы оборудование служило долго и бесперебойно, за ним необходим периодический контроль и качественный уход. Но иногда возникают ситуации, когда необходимо безотлагательное вмешательство, а для того чтобы провести очередные ремонтные работы, нужно знать об исправности всей системы заранее.
Профилактический осмотр – является необходимой частью обслуживания оборудования, генерирующей и распределяющей частей системы отопления
В первую очередь стоит обращать внимание на распределяющую часть, так как эта часть самая большая, туда входят трубопровод, радиаторные батареи либо коллекторы. К тому же возникшие неисправности в соединениях, фитингах или нагревательных приборах, будут доставлять проблемы при наладке котла. Обслуживание внутренних систем отопления распределяющей сети необходимо проводить самостоятельно минимум раз в год
Начинать осмотр необходимо с проверки состояния сварочного шва и остальных соединительных элементов. Системы водоснабжения проверяются на протекание, накипь и ржавчину. Проводится осмотр резьбы и степень ее затянутости. Кажется, что водопровод постоянно стабилен, но это не так
Обслуживание внутренних систем отопления распределяющей сети необходимо проводить самостоятельно минимум раз в год. Начинать осмотр необходимо с проверки состояния сварочного шва и остальных соединительных элементов. Системы водоснабжения проверяются на протекание, накипь и ржавчину. Проводится осмотр резьбы и степень ее затянутости. Кажется, что водопровод постоянно стабилен, но это не так.

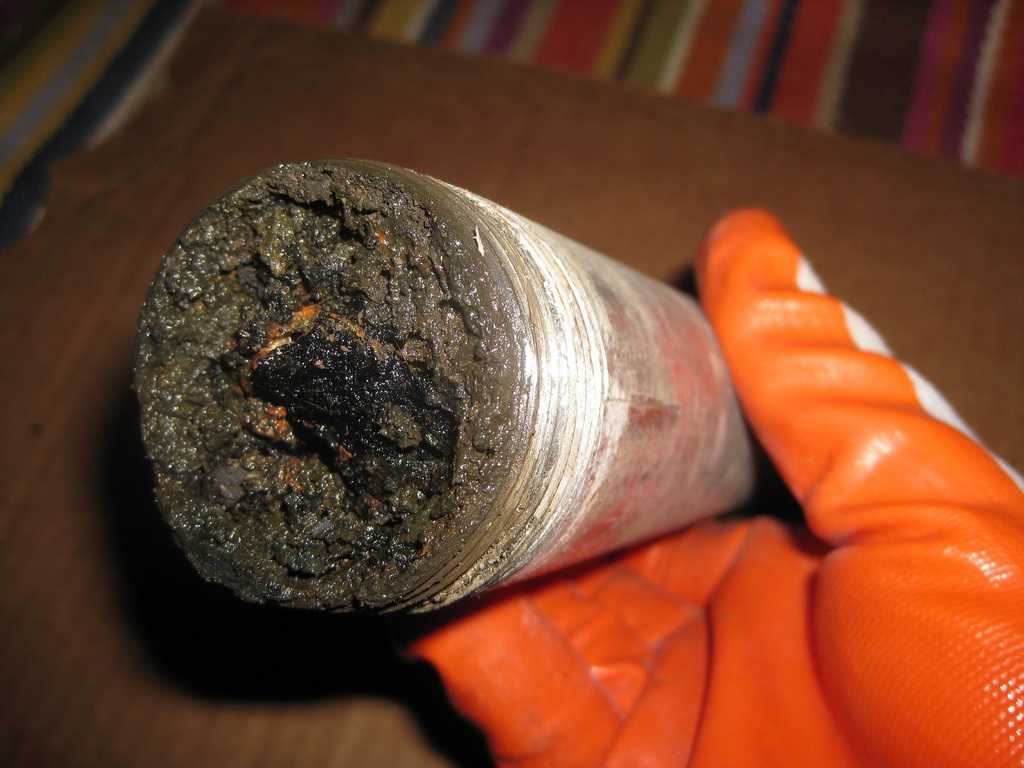

Подвергаясь температурным перепадам, металл, то расширяется, то сужается и это не может не сказываться на качестве соединений. Внутренние части труб и радиаторов, также периодически просматривается на предмет наслоений, ржавчины или накипи. Для этого проводится распаковка резьбовых соединений.
В обслуживание систем отопления частных домов входит просмотр дымохода. Необходимо зажечь свернутую газету или что-то подобное, напоминающее факел и частично всовывая в трубу, проверять тягу, исправность датчиков. Также раз в год необходимо проверять мыльной пеной соединения газопровода, имеется утечка или нет.
