Шум в насосах отопления
Постоянный шум в насосе отопления может появиться из-за частичной поломки его компонентов – крыльчатки или ротора. При этом ухудшается функционирование всей системы, что приводит к снижению эффективности ее работы. Для устранения это причины следует отремонтировать насос или установить новый.
Также постоянный шум в циркуляционном насосе может быть вызван его нестабильной работой. перепады напряжения приводнят к потере синхронизации и как следствие – неравномерному движению теплоносителя. Это может стать причиной появления шума в системе отопления на других участках – в трубах и радиаторах. Проверить работу насоса можно только после полной диагностики. Выполнить ее в домашних условиях без специального оборудования невозможно.
Помимо этого шумовые эффекты в стояке или других участках теплоснабжения могут возникать из-за неисправности насоса по следующим причинам:
- Неправильный монтаж. Ротор устройства должен находиться строго горизонтально;
- Несоответствие мощности оборудования расчетным данным. Это приводит к значительному увеличению скорости протекания теплоносителя по магистралям. Единственный выход – установка насоса соответствующей мощности.
На практике диагностировать шум в циркуляционном насосе отопления крайне сложно. Для этого необходимо выполнить его демонтаж и разобрать конструкцию. Сделать это можно только при наличии специальных навыков работы и диагностических инструментах. Поэтому эту работу лучше всего доверить профессиональным ремонтникам.
Экономическая эффективность от автоматизации ИТП
При проектировании ИТП кроме требований СНиП проектировщик должен руководствоваться техническими условиями на теплоснабжение объекта с четкими данными о гидравлических параметрах и температурных графиках. Вне зависимости от изготовителя системы автоматического регулирования могут включать комплект регуляторов с датчиками, запорно-регулирующие и смесительные клапаны, насосы, шкафы автоматики и управления, КИП, прочую арматуру. Одним контроллером там, где это необходимо, управляются системы отопления и ГВС.
Рассмотрим применение регуляторов температуры в жилых зданиях. При расчете экономической эффективности применения регулятора температуры отопления с регулирующим гидроэлеватором для 108-квартирного здания экономия составляет 11%, установка оборудования окупается за 0,78 года. В расчете использован только один фактор – перерасход тепла из-за осенне-весенних перетопов. Если второй контур системы регулирования задействован на регулирование тепловой энергии для подогрева горячей воды экономический эффект еще возрастет.
Экономические показатели системы регулирования отопления и ГВС: суммарная экономия составляет более 15%, окупаемость от внедрения системы регулирования – менее 0,5 года.
Расчеты показывают, что для домов с числом квартир 80 и более затраты на внедрение систем автоматического регулирования окупаются менее, чем за 1 год. На объектах, где удельные затраты на энергосберегающее оборудование и его монтаж на 1 Гкал больше срок окупаемости увеличивается, например при числе квартир менее 80 или на небольших объектах социальной сферы. Рассмотрим для примера детский сад. Система автоматического регулирования отоплением включает регулирующий гидроэлеватор и микропроцессорный блок управления им по сигналам с термодатчиков. Окупаемость проекта – 0,94 года. Преимущества данной схемы:
– высокая надежность и безаварийность даже при временном пропадании электропитания, т.к. элеватор выполняет и функцию насоса; – возможность введения гибкого графика регулирования с учетом ночного времени, выходных и праздничных дней на весь отопительный сезон; – оптимизация температурного комфорта в помещениях благодаря возможности задания предварительного натопа перед рабочим временем; – обязательный контроль параметров обратного теплоносителя.
Если на аналогичном объекте имеется подготовка горячей воды и установить регулятор расхода на ГВС, то удельные затраты на автоматизацию теплопункта будут ниже: электронный блок используется тот же, добавляется к нему датчик температуры горячей воды и для ГВС дополнительно используется запорно-регулирующий клапан. Экономический эффект возрастает до 30% при окупаемости 0,72 года.
Все технико-экономические расчеты, особенно при внедрении новых проектных решений, мы поверяем с помощью специальных средств мониторинга, данных коммерческого приборного учета.
В заключении хотелось бы отметить, что сбережение топливно-энергетических ресурсов на основе использования систем автоматического программного регулирования теплопотребления реализуемо и экономически оправдано. Этому процессу нет альтернативы.
Приобрести широкий спектр современного оборудования для автоматизации по выгодным ценам можно в нашем фирменном магазине .
В настоящие время доля оплаты за ОТОПЛЕНИЕ, наибольшая строчка в квитанции за коммунальные платежи. В связи с этим у многих собственников появляется заинтересованность в возможности снижения этих расходов.
Одним из способов для этого, оснастить систему отопления дома автоматическим ИТП (погодным регулятором).Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии).
Энергетикам сложно соблюдать температурный график (температуры на подающем и обратном трубопроводах отопления в зависимости от температуры уличного воздуха). Их цель дать как можно больше тепла для потребителей, для того чтобы было достаточно температуры всем домам расположенным в районе вокруг ЦТП (ближайшим, и удаленным). Так же на ЦТП параметры теплоносителя не меняться в взаимности от времени суток (солнечный день, ночь, день недели и т.д.)
Теплоснабжение многоэтажного дома
Распределительный узел отопления многоквартирного дома
Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения
Важным из них является способ подачи горячей воды – централизованный или автономный.
В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.
Автономное отопление многоэтажного дома
автономное отопление многоэтажного дома
В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.
Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:
- Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
- Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
- Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.
Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.
Централизованное отопление многоэтажного дома
Схема элеваторного узла
Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.
Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм. что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.
Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:
- Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
- Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
- Фильтрация теплоносителя и уменьшение содержания кислорода.
Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.
Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.
Возможные неисправности
Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента.
На фото показан процесс обслуживания элеваторной системы отопления.
К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.» alt=»»>
</index>
Автоматизированный узел управления представляет совокупность оборудования и устройств, призванных обеспечивать автоматическую регулировку температуры и расхода теплоносителя, что производится на вводе каждого здания в соответствии с требуемым для отдельного здания графиком температур. Регулировка может быть произведена и в соответствии с тем, каковы потребности жителей.
Узел обвязки водяного калорифера.
Среди преимуществ АУУ, если сравнивать его с элеваторными и тепловыми узлами, которые обладают фиксированным сечением проходного отверстия, – возможность вариации количества теплоносителя, что зависит от температуры воды в обратном и подающем трубопроводах.
При этом установка осуществляется после узла, учитывающего тепловую энергию системы.

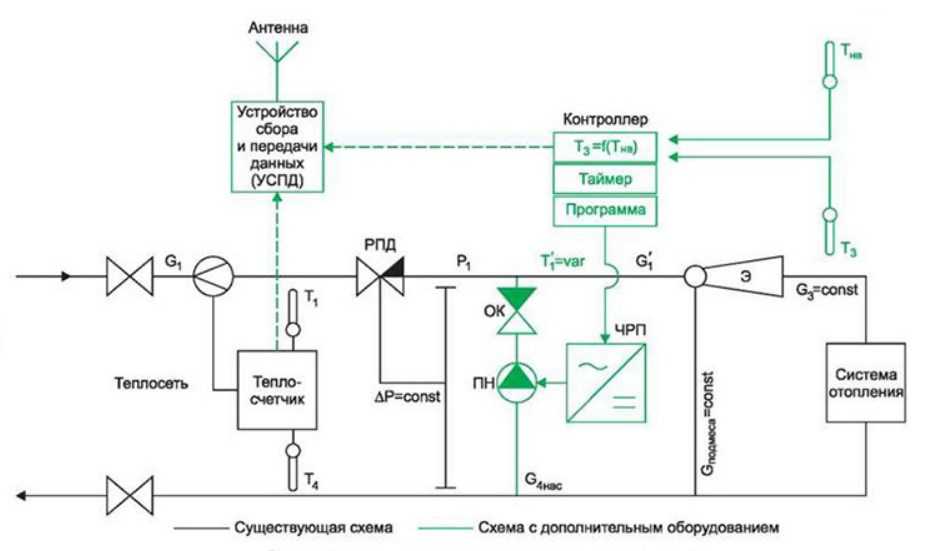

Изображение 1. Принциапиальная схема АУУ с насосами смешения на перемычке для температуры до АУУ t = 150—70 ˚C при одно- и двухтрубных системах отопления с термостатами (Р1 – Р2 ≥ 12 м вод. ст.).
Автоматизированный узел управления представлен схемой, проиллюстрированной ИЗОБРАЖЕНИЕМ 1. Схема предусматривает: электронный блок (1), который представлен щитом управления; датчик уровня температуры наружной среды (2); датчики температур в теплоносителе в обратном и подающем трубопроводах (3); клапан для регулировки расхода, оснащенный редукторным приводом (4); клапан для регулировки перепада давления (5); фильтр (6); циркуляционный насос (7); обратный клапан (8).
Как показывает схема, узел управления принципиально имеет в составе 3 части: сетевую, циркуляционную и электронную.
Сетевая часть АУУ включает клапан регулятора расхода теплоносителя с редукторным приводом, клапан регулятора перепада давления с пружинным регулирующим элементом и фильтр.
Циркуляционная часть узла управления включает смесительный насос с обратным клапаном. Для смешения служит пара насосов. В этом случае должны быть применены насосы, которые удовлетворят требования автоматического узла: они должны работать попеременно с цикличностью в 6 часов. Контроль за их работой должен осуществляться по сигналу датчика, который отвечает за перепад давлений (датчик устанавливается на насосах).
Нормы по отоплению для многоквартирных домов, отапливаемых централизованно
Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.
Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.
Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.
Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.
Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.
Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):
Температура наружного воздуха, °С
Температура сетевой воды в подающем трубопроводе, °С
Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.
Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.
Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.
Архив номеров
Выпуски за 2009 год: №1 (1), №2 (2), №3 (3), №4 (4), №5 (5),
Выпуски за 2010 год: №1 (6), №2 (7), №3 (8), №4 (9), №5 (10), №6 (11), №7 (12), №8 (13),
Выпуски за 2011 год: №1 (14), №2 (15), №3 (16), №4 (17), №5 (18), №6 (19),
Выпуски за 2012 год: №1 (20), №2 (21), №3 (22), №4 (23), №5 (24), №6 (25),
Выпуски за 2013 год: №1 (26), №2 (27), №3 (28), №4 (29), №5 (30), №6 (31),
Выпуски за 2014 год: №1 (32), №2 (33), №3 (34), №4 (35), №5 (36), №6 (37),
Выпуски за 2015 год: №1 (38), №2 (39) , №3 (40), №4 (41), №5 (42),
Выпуски за 2016 год: №1 (43), №2 (44), №3 (45), №4 (46),
Выпуски за 2017 год: №1 (47), №2 (48), №3 (49), №4 (50),
Выпуски за 2018 год: №1 (51), №2 (52), №3 (53), №4 (54).
Шум в трубах отопления
Как определить, почему шумят трубы отопления и чем вызвано это явление? Первым шагом для выявления причин является следование методики, описанной выше. Так, постоянный гул может указывать на некорректную работу циркуляционного насоса.
Шум воды в трубах отопления может быть вызван рядом факторов. Нередко они носят комплексны характер – как бы налаживаясь друг на друга, они создают сложный вид звуковых эффектов. Разберемся с причиной возникновения шума в трубах отопления по характеру звука:
- Бурление и щелчки указывают на засор в трубах. Уменьшение проходного диаметра создает избыточное давление на определенном участке системы, что и является причиной возникновения шума;
- Треск является причиной поломки воздушного клапана. После его проверки и обнаружения неисправности следует выполнить замену;
- Вибрация обусловлена неправильной установкой. Шум в отопительной трубе возникает при прохождении теплоносителя – магистраль может ударяться о стену.
Самый простой способ избавиться от посторонних звуков – сделать промывку отопительной системы. Для этого можно воспользоваться способами, описанными выше. Диагностика неправильного крепления проводится прикосновением к магистрали. Если ощущается сильная вибрация с одновременным шумом воды в трубах отопления – следует установить дополнительные крепежные элементы.
Схемы подключения
Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:
С регулятором расхода воды
Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.
Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления
Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.
С регулирующим соплом
Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.
Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора
При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.
Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора
К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.
С регулирующим насосом
Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.
Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос
Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.
Давление в системе отопления многоэтажного дома
На реальную величину давления влияют следующие факторы:
- Состояние и мощность оборудования, подающего теплоноситель.
- Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
- Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
- Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.
Как меняется давление от температуры
Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:
- на подаче теплоносителя от источника и на выходе;
- перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
- на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.
Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально
